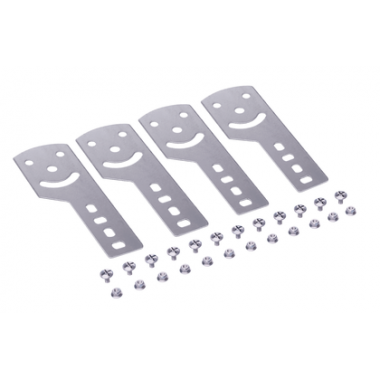

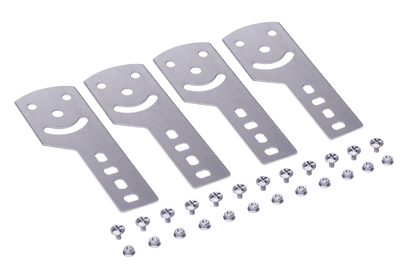

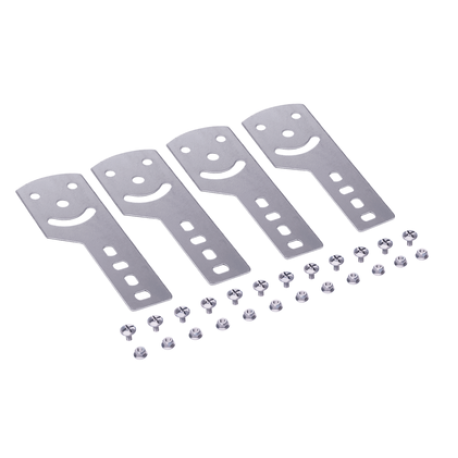

30015K | Соединитель шарнирный GSV H100 (4шт.), 1.5мм, с метизами

Описание

Система листовых лотков "S5 Combitech" включает в себя не только сами лотки, но также аксессуары, которые позволяют проектировать и строить сложные кабельные трассы нестандартного конструктива. Крепежная пластина GSV – это шарнирный соединитель для лотков, применение которого позволяет поменять уровень прокладки трассы, наклонив ее под произвольным углом (угол регулируется движением болта по дугообразному пазу). Пластина закрепляется на боковых стенках лотка гайками с насечками М6 и винтами М6х10. Исполнение аксессуара – "сталь, оцинкованная по методу Сендзимира". Пластина подходит для применения с лотками высотой 100 мм и шириной от 50 до 600 мм. В комплект входят 4 пластины и включены необходимые для монтажа метизы.

Назначение:

Пластина крепежная GSV (соединитель вертикальный шарнирный) предназначена для соединения кабельных лотков между собой под произвольным углом в вертикальной плоскости. Угол регулируется движением болта по дугообразному пазу. Пластина совместима с лотками высотой 100 мм и шириной от 50 до 600 мм.

Особенности:

• Простой монтаж: Пластина крепится к боковым стенкам лотка гайками М6 с насечками и винтами М6х10 (все необходимые для монтажа метизы и крепежные элементы поставляются в комплекте).
• Цинковое покрытие: Крепежная пластина изготовлена из листовой стали, покрытой перед формовкой защитным слоем цинка для предотвращения коррозии.

Комплектация:

Пластина поставляется в комплекте с крепежными элементами:

• Винт с крестообразным шлицем М6×10 (код CM010610) - 12 шт.
• Гайка с насечкой М6 (код CM100600) - 12 шт.
