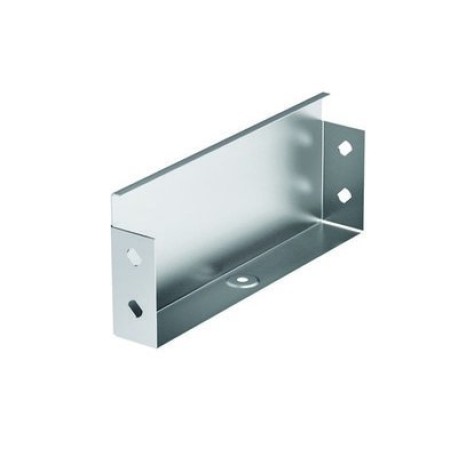

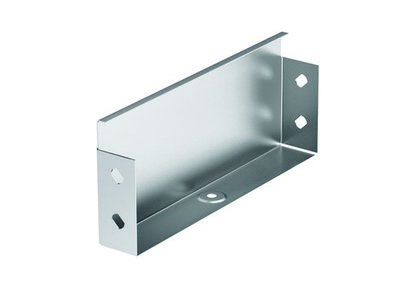

30265 | Заглушка торцевая ТС 100х100, цельная
- Артикул ДКС:
- 30265
Каталоги и буклеты
-
Кабеленесущие системы металл
-
МЕГА каталог Вся продукция ДКС
-
Система металлических листовых лотков S5 Combitech
-
Система металлических лотков, монтажных элементов и креплений Combitech
-
Решения для судостроения
-
Система для организации рабочих мест
-
Соответствие системы "Combitech" стандартам ГОСТ
Чертежи, типовые альбомы
-
База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
-
База данных кабельных лотков для nanoCAD Инженерный BIM
-
Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"
-
Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
-
Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
-
Лента динамических блоков КНС Combitech
-
Система металлических лотков "S5 Combitech"
-
Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
-
Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
-
Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
-
Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
-
Типовой альбом DKC-2025.COMBITECH «Опорные конструкции, узлы монтажа лотков и аксессуары»
Сертификаты
-
«B5 Combitech» Отказное письмо. Cистема опорных конструкций и монтажных устройств
-
«S5 Combitech» Сертификат соответствия TUV Annex
-
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки
Описание
Одна из отличительных особенностей системы "S5 Combitech" – возможность создавать кабельные трассы, отличающиеся не только сложностью конструктива, но и высокой степенью пыле - и влагозащиты – до IP 44. Для достижения максимальной степени герметизации необходимо использовать неперфорированные аксессуары вместе с крышками, защитными пластинами для стыков лотков и заглушками для концевых участков трассы. Сборная заглушка TС устанавливается в торцах лотков в местах окончания трассы. Она состоит из пластины TC, двух уголков FR и крепежных элементов. Данный аксессуар применяется с лотками шириной 100 мм и высотой 100 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира".
Назначение:
Заглушка торцевая ТС предназначена для защиты кабельной трассы от внешних воздействий и устанавливается в местах окончания трассы с торца лотков. Применяется с лотками высотой 100 мм и шириной основания 100 мм.
Особенности:
- Высокая степень защиты: Для достижения максимальной степени герметизации вместе с торцевыми заглушками необходимо использовать неперфорированные аксессуары с крышками и защитными пластинами для стыков лотков.
- Цинковое покрытие: Крышки изготовлены из листовой стали, покрытой перед формовкой защитным слоем цинка для предотвращения коррозии.
| Характеристики по стандарту ETIM | |
| Вид/ марка материала | Сталь |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Исполнение для больших расстояний (усиленный) | Да |
| Материал | Сталь |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Размеры | |
| Высота, мм | 100 |
| Толщина, мм | 1,0 |
| Ширина, мм | 100 |
| Технические характеристики | |
| Материал изделия | Сталь |
| Покрытие изделия | Оцинковка по Сендзимиру |
| Тип товара | Заглушка торцевая цельная |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2, Т2 |
| Материал | Сталь оцинкованная по методу Сендзимира |
| Тип аксессуара | Заглушка |
| Тип продукции | Монтажные аксессуары |
| Прочая информация | |
| Код ОКПД 2 | 25.11.23.119 |
| Код ТН ВЭД | 7326909807 |
| Серия | Листовые лотки «S5 Combitech» |
| Срок изготовления, дни | 999 |
| Страна производства | Италия |
| Тип ассортимента | заказной |
| Упаковка | |
| Штука | 1 |
| Мастер | 180 |
| Коробка | 10 |
| Штрихкод | 4690309136416; 4690309229347; 4690309136416; 4690309229347; 4690309046463 |
| Габаритные размеры | |
| Вес, кг | 0,12 |
| Объём, м³ | 0,00032 |
