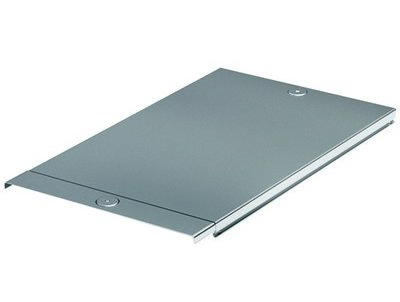

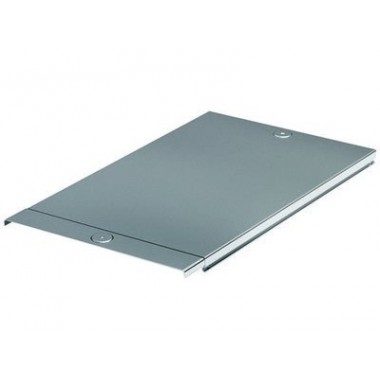

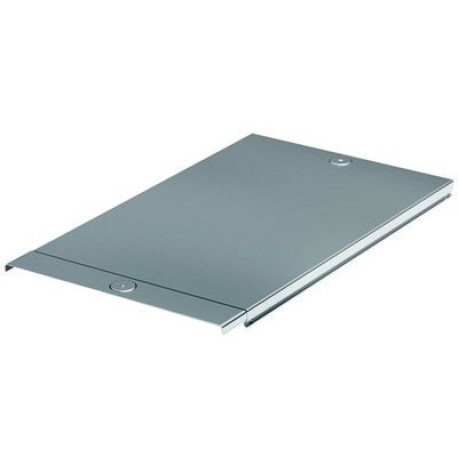

35513 | Крышка на лоток с заземлением 150, L=2000мм, 0.6мм

Описание

Система листовых лотков "S5 Combitech" создана для построения надежных кабельных трасс, в которых кабель будет максимально защищен от повреждений. Чтобы повысить уровень защиты, рекомендуется применять листовые лотки вместе с крышками. Крышки прочно фиксируются защелкиванием, а при необходимости их можно снять, чтобы получить доступ к кабелю. Друг с другом аксессуары соединяются методом «папа - мама», соединение можно при необходимости зафиксировать болтами. Крышки изготавливаются из листовой стали, покрытой перед формовкой защитным слоем цинка для предотвращения коррозии. Для обеспечения максимальной степени пыле - и влагозащиты IP 44 применяйте также уплотнители, входящие в состав системы. Крышка с заземлением предназначена для перфорированных и неперфорированных листовых лотков шириной 150 мм и длиной 2000 мм. Исполнение: "сталь, оцинкованная по методу Сендзимира".

Назначение:

Крышка с заземлением на лоток обеспечивает дополнительную защиту кабельной трассы от внешних воздействий и совместима с перфорированными и неперфорированными лотками линейки "S5 combitech" и проволочными лотками "F5 combitech" шириной 150мм и длиной 2000мм.

Особенности:

• Монтаж на листовой лоток: Благодаря С-образному профилю кромки, крышка защелкивается на лотке простым нажатием, и при необходимости получить доступ к кабелю, её можно также быстро снять.
• Монтаж на проволочный лоток: Для установки крышки на проволочный лоток дополнительно необходимо использовать держатель крышки. Для проволочного лотка с диаметром проволоки 4мм - FC37004, для проволочного лотка с диаметром проволоки 5мм - FC37005. В обоих случаях требуется по два держателя на погонный метр.
• Удобство монтажа: Крышка лотка имеет специально отштампованные концы для соединения внахлест.
• Степень защиты IP44: Для обеспечения максимальной степени пыле-и влагозащиты IP44 рекомендуется использовать уплотнители, включенные в состав системы.
• Контур заземления: Для создания непрерывного контура заземления по крышке лотка рекомендуется использовать винт М5×8 (код CM030508).
• Защита от ветра: Для обеспечения максимальной ветрозащиты, при применении крышек лотка на открытом воздухе, рекомендуется дополнительно использовать держатели крышки (код 38500ZL).
• Цинковое покрытие: Крышки изготовлены из листовой стали, покрытой перед формовкой защитным слоем цинка для предотвращения коррозии.
• Особенности изготовления: Крышки лотков шириной от 50мм до 300мм изготавливаются без ребер жесткости и без штампа логотипа.
