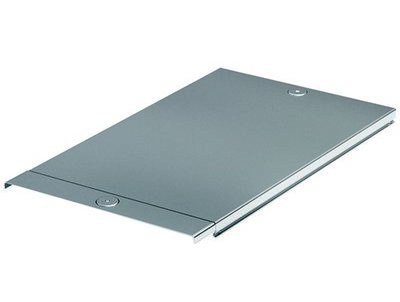

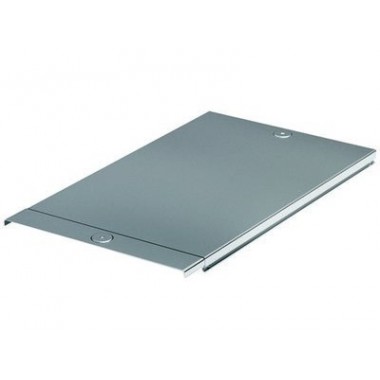

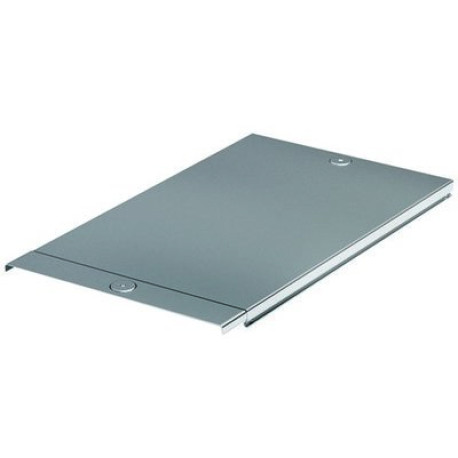

35523 | Крышка на лоток с заземлением 150, L=3000мм, 0.6мм
- Артикул ДКС:
- 35523
Каталоги и буклеты
-
Кабеленесущие системы металл
-
МЕГА каталог Вся продукция ДКС
-
Система металлических листовых лотков S5 Combitech
-
Система металлических лотков, монтажных элементов и креплений Combitech
-
Решения для судостроения
-
Система для организации рабочих мест
-
Соответствие системы "Combitech" стандартам ГОСТ
Чертежи, типовые альбомы
-
База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
-
База данных кабельных лотков для nanoCAD Инженерный BIM
-
Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"
-
Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
-
Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
-
Лента динамических блоков КНС Combitech
-
Система металлических лотков "S5 Combitech"
-
Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
-
Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
-
Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
-
Типовой альбом DKC-2025.COMBITECH «Опорные конструкции, узлы монтажа лотков и аксессуары»
Сертификаты
-
«B5 Combitech» Отказное письмо. Cистема опорных конструкций и монтажных устройств
-
«S5 Combitech» Сертификат соответствия TUV Annex
-
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки
Описание

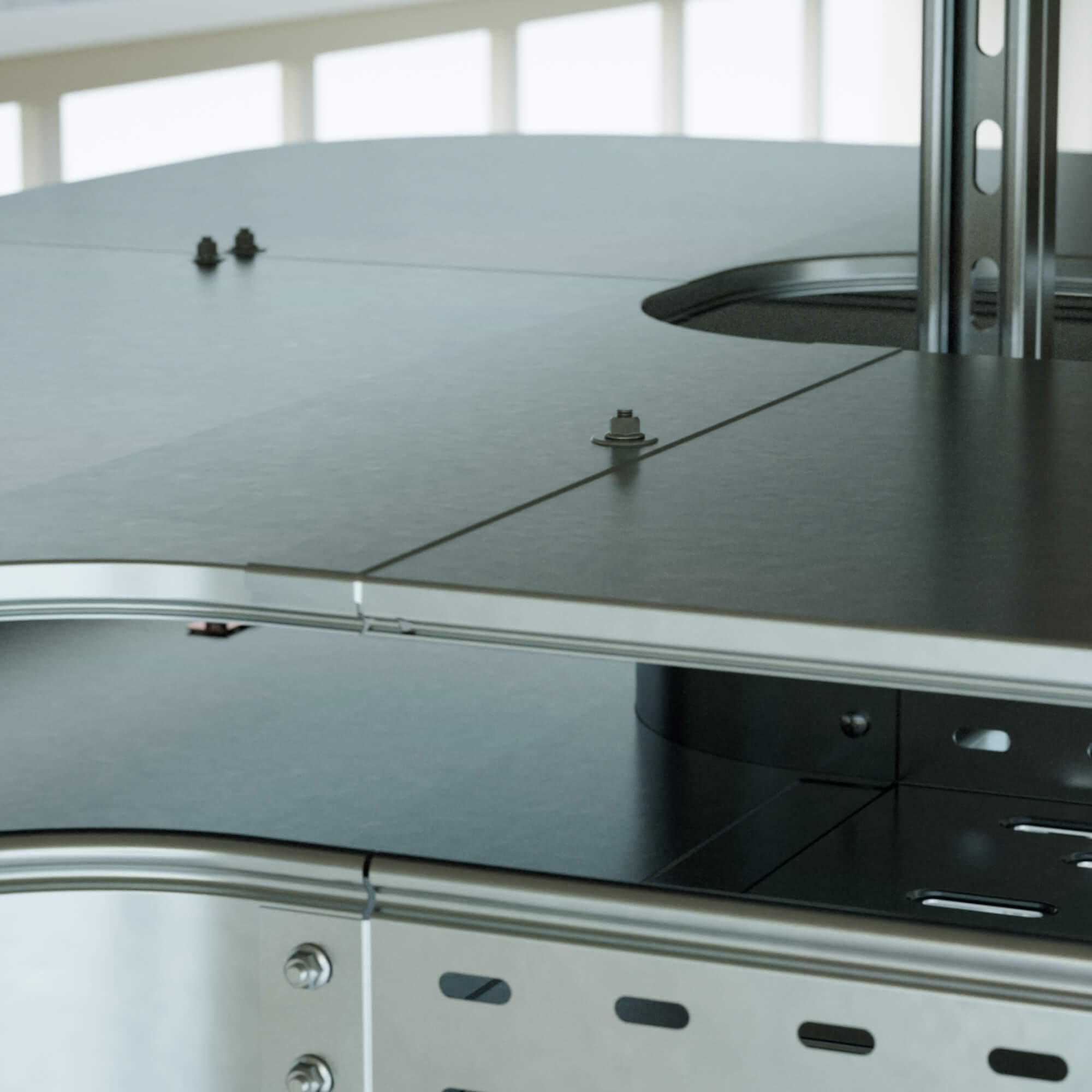

Система листовых лотков "S5 Combitech" создана для построения надежных кабельных трасс, в которых кабель будет максимально защищен от повреждений. Чтобы повысить уровень защиты, рекомендуется применять листовые лотки вместе с крышками. Крышки прочно фиксируются защелкиванием, а при необходимости их можно снять, чтобы получить доступ к кабелю. Друг с другом аксессуары соединяются методом «папа - мама», соединение можно при необходимости зафиксировать болтами. Крышки изготавливаются из листовой стали, покрытой перед формовкой защитным слоем цинка для предотвращения коррозии. Для обеспечения максимальной степени пыле - и влагозащиты IP 44 применяйте также уплотнители, входящие в состав системы. Крышка с заземлением предназначена для перфорированных и неперфорированных листовых лотков шириной 150 мм и длиной 3000 мм. Исполнение: "сталь, оцинкованная по методу Сендзимира".
Назначение:
Крышка с заземлением на лоток обеспечивает дополнительную защиту кабельной трассы от внешних воздействий и совместима с перфорированными и неперфорированными лотками линейки "S5 combitech" и проволочными лотками "F5 combitech" шириной 150мм и длиной 3000мм.
Особенности:
- Монтаж на листовой лоток: Благодаря С-образному профилю кромки, крышка защелкивается на лотке простым нажатием, и при необходимости получить доступ к кабелю, её можно также быстро снять.
- Монтаж на проволочный лоток: Для установки крышки на проволочный лоток дополнительно необходимо использовать держатель крышки. Для проволочного лотка с диаметром проволоки 4мм - FC37004, для проволочного лотка с диаметром проволоки 5мм - FC37005. В обоих случаях требуется по два держателя на погонный метр.
- Удобство монтажа: Крышка лотка имеет специально отштампованные концы для соединения внахлест.
- Степень защиты IP44: Для обеспечения максимальной степени пыле-и влагозащиты IP44 рекомендуется использовать уплотнители, включенные в состав системы.
- Контур заземления: Для создания непрерывного контура заземления по крышке лотка рекомендуется использовать винт М5×8 (код CM030508).
- Защита от ветра: Для обеспечения максимальной ветрозащиты, при применении крышек лотка на открытом воздухе, рекомендуется дополнительно использовать держатели крышки (код 38500ZL).
- Цинковое покрытие: Крышки изготовлены из листовой стали, покрытой перед формовкой защитным слоем цинка для предотвращения коррозии.
- Особенности изготовления: Крышки лотков шириной от 50мм до 300мм изготавливаются без ребер жесткости и без штампа логотипа.
| Характеристики по стандарту ETIM | |
| Вид/ марка материала | Сталь |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Материал | Сталь |
| Подходит для (листового) кабельного лотка | Да |
| Подходит для лестничного лотка | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Подходит для проволочного лотка | Да |
| Тип крепления | Защелкивание |
| Цвет | Светло-серый |
| Размеры | |
| Длина, мм | 3000 |
| Толщина, мм | 0,6 |
| Ширина, мм | 150 |
| Технические характеристики | |
| Материал изделия | Сталь |
| Покрытие изделия | Оцинковка по Сендзимиру |
| Тип товара | Крышка лотка |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2, Т2 |
| Материал | Сталь оцинкованная по методу Сендзимира |
| Тип продукции | Крышки для прямых секций |
| Прочая информация | |
| Код ОКПД 2 | 25.11.23.119 |
| Код ТН ВЭД | 7326909807 |
| Серия | Листовые лотки «S5 Combitech» |
| Срок изготовления, дни | 14 |
| Страна производства | Россия |
| Тип ассортимента | складской |
| Упаковка | |
| Упаковка | 24 |
| Фрейм | 1920 |
| Фура | 15360 |
| Штрихкод | 4660241178997; 4607004496158 |
| Габаритные размеры | |
| Вес, кг | 0,826 |
| Объём, м³ | 0,0014 |
