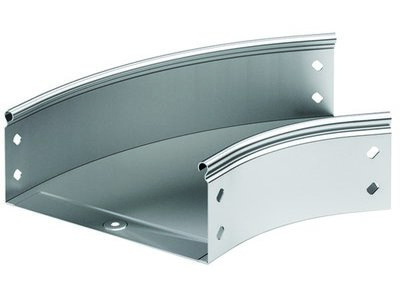

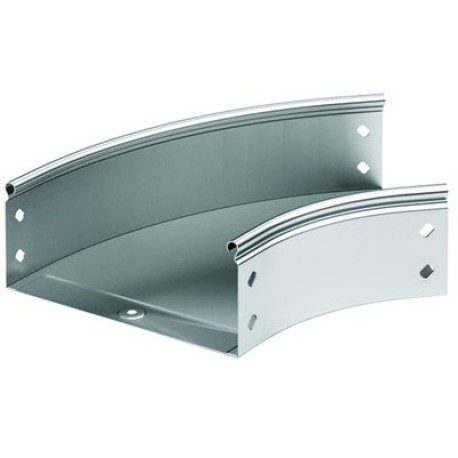

36062K | Угол CPO горизонтальный 45° 100х50, 0.8мм, с метизами и соединительными пластинами
Производитель:
ДКС
Артикул ДКС:
36062K
- Артикул ДКС:
- 36062K
Розничная цена
2 133,90 ₽/упак
за 1 упак, с НДС 22%
Оптовая цена
после регистрации
Тверь
215 упак~7 дней после оплаты+ 108 упак ожидается 16.11Новосибирск
16 упак~10 дней после оплатыВладивосток
17 упак~14 дней после оплатыОбновлено 10.11 в 06:30
Каталоги и буклеты
-
Кабеленесущие системы металл
-
МЕГА каталог Вся продукция ДКС
-
Система металлических листовых лотков S5 Combitech
-
Система металлических лотков, монтажных элементов и креплений Combitech
-
Решения для судостроения
-
Система для организации рабочих мест
-
Соответствие системы "Combitech" стандартам ГОСТ
Чертежи, типовые альбомы
-
База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
-
База данных кабельных лотков для nanoCAD Инженерный BIM
-
Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"
-
Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
-
Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
-
Лента динамических блоков КНС Combitech
-
Система металлических лотков "S5 Combitech"
-
Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
-
Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
-
Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
-
Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
-
Типовой альбом DKC-2025.COMBITECH «Опорные конструкции, узлы монтажа лотков и аксессуары»
Сертификаты
-
«B5 Combitech» Отказное письмо. Cистема опорных конструкций и монтажных устройств
-
«S5 Combitech» Сертификат соответствия TUV Annex
-
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки
Описание
Система листовых лотков "S5 Combitech" предназначена для построения кабельных трасс, в т.ч. сложного конструктива. Входящие в состав системы повороты позволяют разворачивать трассу под определенным углом в желаемой плоскости. Горизонтальный угол 45о СРО обеспечивает поворот трассы в горизонтальной плоскости под углом 45о. В состав комплектного аксессуара входят детали, необходимые для качественного и надежного монтажа: соединительные пластины и крепежные элементы. Исполнение аксессуара – "сталь, оцинкованная по методу Сендзимира", ширина – 100 мм, высота – 50 мм, толщина стали – 0,8 мм.
Назначение:

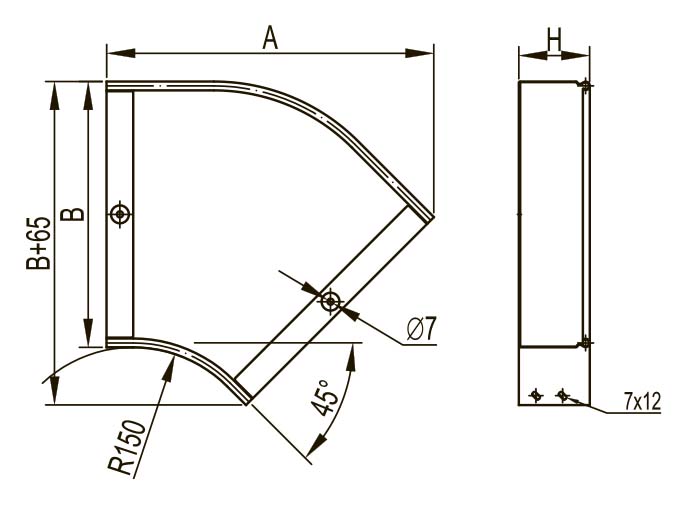

Угол горизонтальный CPO 45 предназначен для организации поворота трассы лотков в горизонтальной плоскости на угол 45°. Совместим с лотками высотой 50 мм и основанием 100 мм.
Особенности:
- Надежный монтаж: Для монтажа крышек в аксессуарах установлены резьбовые заклепки.
- Цинковое покрытие: Угол изготовлен из листовой стали, покрытой перед формовкой защитным слоем цинка для предотвращения коррозии.
Комплектация:
Угол поставляется в комплекте с крепежными элементами и соединительными пластинами:
Арт. 37301R
Арт. 37501R
Арт. CM010610
Арт. CM100600
| Характеристики по стандарту ETIM | |
| Вид/ марка материала | Сталь |
| Внутр. радиус, мм | 150 |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Изменение направления | Горизонтальн. |
| Исполнение изгиба | Плавный изгиб |
| Материал | Сталь |
| Модель/исполнение | С соединит. разъемом в комплекте |
| Отклонение (угол) | 45° |
| Перфорация в основании для монтажа | Да |
| Перфорированная боковая стенка | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| С крышкой | Нет |
| Размеры | |
| Высота, мм | 50 |
| Радиус изгиба, мм | 150 |
| Толщина, мм | 0,8 |
| Ширина, мм | 100 |
| Технические характеристики | |
| Материал изделия | Сталь |
| Направление поворота | горизонтальный |
| Покрытие изделия | Оцинковка по Сендзимиру |
| Серия угла | CPO |
| Тип товара | Угол |
| Угол поворота | 45° |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2, Т2 |
| Материал | Сталь оцинкованная по методу Сендзимира |
| Тип аксессуара | Угол горизонтальный 45 градусов |
| Тип продукции | Системные аксессуары |
| Прочая информация | |
| Код ОКПД 2 | 25.11.23.119 |
| Код ТН ВЭД | 7326909807 |
| Серия | Листовые лотки «S5 Combitech» |
| Срок изготовления, дни | 30 |
| Страна производства | Россия |
| Тип ассортимента | складской |
| Упаковка | |
| Упаковка | 1 |
| Мастер | 40 |
| Паллета | 720 |
| Штрихкод | 4690309508510; 4690309558331; 4690309888445 |
| Габаритные размеры | |
| Вес, кг | 0,5 |
| Объём, м³ | 0,00163 |
