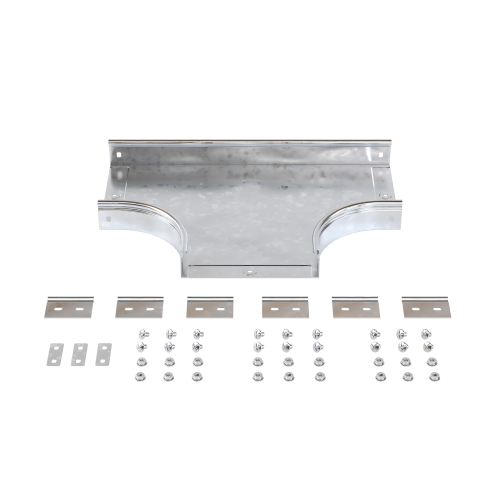

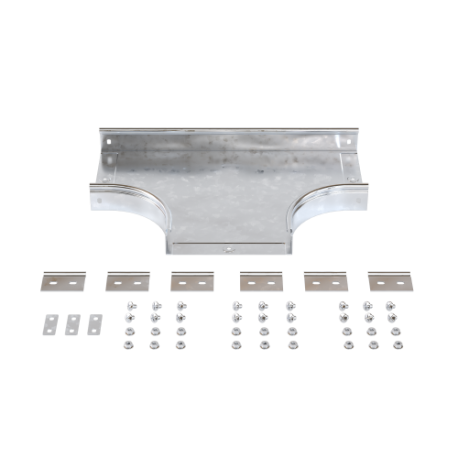

36124K | Ответвитель DPT Т-образный 200х50, 0.8мм, с метизами и соединительными пластинами
- Артикул ДКС:
- 36124K
Ответы специалистов магазина на вопросы покупателей об этом товаре.
Задать вопросВопросов пока нет. Спросите про характеристики, совместимость или монтаж — ответим в рабочее время, ответ придёт на почту.
Каталоги и буклеты
-
Кабеленесущие системы металл
-
МЕГА каталог Вся продукция ДКС
-
Система металлических листовых лотков S5 Combitech
-
Система металлических лотков, монтажных элементов и креплений Combitech
-
Решения для судостроения
-
Система для организации рабочих мест
-
Соответствие системы "Combitech" стандартам ГОСТ
Чертежи, типовые альбомы
-
База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
-
База данных кабельных лотков для nanoCAD Инженерный BIM
-
Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"
-
Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
-
Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
-
Лента динамических блоков КНС Combitech
-
Система металлических лотков "S5 Combitech"
-
Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
-
Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
-
Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
-
Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
-
Типовой альбом DKC-2025.COMBITECH «Опорные конструкции, узлы монтажа лотков и аксессуары»
Сертификаты
-
«B5 Combitech» Отказное письмо. Cистема опорных конструкций и монтажных устройств
-
«S5 Combitech» Сертификат соответствия TUV Annex
-
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки
Описание
При построении сложных кабельных трасс необходимы специальные аксессуары – повороты и ответвители. С их помощью можно конструировать и собирать кабельные трассы сложного конструктива. Т-образный тройник (ответвитель) DPT позволяет создавать ответвления трассы в горизонтальной и вертикальной плоскости. В состав комплектного аксессуара входят соединительные пластины и крепежные элементы, необходимые для надежного и качественного монтажа.
Исполнение аксессуара – "сталь, оцинкованная по методу Сендзимира", ширина – 200 мм, высота – 50 мм, внутренний радиус – 100 мм.
Назначение:
Ответвитель горизонтальный DPT Т-образный предназначен для организации Т-образного отвода трассы лотков в горизонтальной плоскости. Совместим с лотками высотой 50 мм и основанием 200 мм.
Особенности:
- Надежный монтаж: Для монтажа крышек в аксессуарах установлены резьбовые заклепки.
- Цинковое покрытие: Ответвитель изготовлен из листовой стали, покрытой перед формовкой защитным слоем цинка для предотвращения коррозии.
Комплектация:
Ответвитель поставляется в комплекте с крепежными элементами и соединительными пластинами:
| Характеристики по стандарту ETIM | |
| Внутр. радиус, мм | 100 |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Конструктивное исполнение | Тройник горизонтальный |
| Материал | Сталь |
| Модель/исполнение | С соединит. разъемом в комплекте |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Размеры | |
| Высота, мм | 50 |
| Радиус изгиба, мм | 100 |
| Толщина, мм | 0,8 |
| Ширина отвода, мм | 200 |
| Ширина, мм | 200 |
| Технические характеристики | |
| Материал изделия | Сталь |
| Покрытие изделия | Оцинковка по Сендзимиру |
| Тип товара | Ответвитель |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2, Т2 |
| Материал | Сталь оцинкованная по методу Сендзимира |
| Тип аксессуара | Ответвитель Т-образный горизонтальный |
| Тип продукции | Системные аксессуары |
| Применение | |
| Направление отвода | В сторону |
| Серия изделия | DPT |
| Форма ответвителя | Т-образный |
| Прочая информация | |
| Код ОКПД 2 | 25.11.23.119 |
| Код ТН ВЭД | 7326909409 |
| Серия | Листовые лотки «S5 Combitech» |
| Срок изготовления, дни | 30 |
| Страна производства | Россия |
| Тип ассортимента | складской |
| Упаковка | |
| Упаковка | 1 |
| Мастер | 20 |
| Паллета | 160 |
| Штрихкод | 4690309487655; 4690309481899; 4690309888667 |
| Габаритные размеры | |
| Вес, кг | 1,38 |
| Объём, м³ | 0,00759 |
