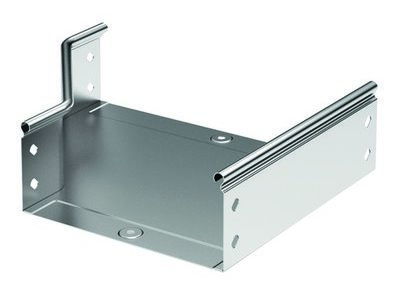

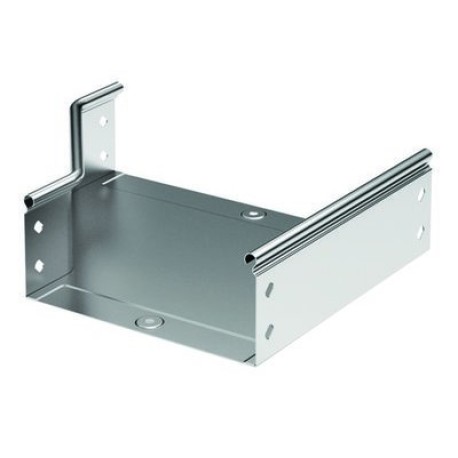

36358K | Переходник RRS левый 300/100мм, H50, 0.8мм, с метизами и соединительными пластинами
- Артикул ДКС:
- 36358K
Каталоги и буклеты
-
Кабеленесущие системы металл
-
МЕГА каталог Вся продукция ДКС
-
Система металлических листовых лотков S5 Combitech
-
Система металлических лотков, монтажных элементов и креплений Combitech
-
Решения для судостроения
-
Система для организации рабочих мест
-
Соответствие системы "Combitech" стандартам ГОСТ
Чертежи, типовые альбомы
-
База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
-
База данных кабельных лотков для nanoCAD Инженерный BIM
-
Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"
-
Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
-
Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
-
Лента динамических блоков КНС Combitech
-
Система металлических лотков "S5 Combitech"
-
Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
-
Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
-
Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
-
Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
-
Типовой альбом DKC-2025.COMBITECH «Опорные конструкции, узлы монтажа лотков и аксессуары»
Сертификаты
-
«B5 Combitech» Отказное письмо. Cистема опорных конструкций и монтажных устройств
-
«S5 Combitech» Сертификат соответствия TUV Annex
-
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки
Описание
Элементы, входящие в состав системы "S5 Combitech" позволяют предусмотреть любые особенности проектирования и монтажа трассы. При построении кабельных трасс может возникать ситуация, когда требуется увеличить или уменьшить ширину лотка. Для этого применяется переходник (редукция) – аксессуар, имеющий разную ширину в начале и в конце. Левосторонняя редукция – аксессуар, который расширяется с левой стороны. Такой конструктив позволяет размещать переходник вплотную к стене. Ширина его составляет 100 мм в узкой части и 300 мм – в широкой. Максимальная степень пыле - и влагозащиты – IP 44 (при использовании вместе с крышкой). Высота - 50 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира".
Назначение:
Переходник левосторонний RRS предназначен для организации левостороннего перехода с лотка размером 300х50 на лоток размером 100х50.
Особенности:
- Высокая степень влагозащиты: При использовании переходника вместе с крышкой достигается высокая степень пыле- и влагозащиты IP44.
- Цинковое покрытие: Переходник изготовлен из листовой стали, покрытой перед формовкой защитным слоем цинка для предотвращения коррозии.
Комплектация:
Переходник поставляется в комплекте с крепежными элементами и соединительными пластинами:
| Характеристики по стандарту ETIM | |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Исполнение для больших расстояний (усиленный) | Да |
| Конструктивное исполнение | Сужение слева |
| Материал | Сталь |
| Модель/исполнение | С соединит. разъемом в комплекте |
| Нержавеющая сталь травлёная | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Ширина (большая), мм | 300 |
| Ширина (уменьшения), мм | 100 |
| Размеры | |
| Высота после перехода, мм | 50 |
| Высота, мм | 50 |
| Толщина, мм | 0,8 |
| Ширина после перехода, мм | 100 |
| Ширина, мм | 300 |
| Технические характеристики | |
| Материал изделия | Сталь |
| Покрытие изделия | Оцинковка по Сендзимиру |
| Тип товара | Переходник левый |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2, Т2 |
| Материал | Сталь оцинкованная по методу Сендзимира |
| Тип аксессуара | Переходник левосторонний |
| Тип продукции | Монтажные аксессуары |
| Применение | |
| Серия изделия | RRS |
| Прочая информация | |
| Код ОКПД 2 | 25.11.23.119 |
| Код ТН ВЭД | 7326909807 |
| Серия | Листовые лотки «S5 Combitech» |
| Срок изготовления, дни | 42 |
| Страна производства | Россия |
| Тип ассортимента | складской |
| Упаковка | |
| Упаковка | 1 |
| Штрихкод | 4690309510063 |
| Габаритные размеры | |
| Вес, кг | 0,96 |
| Объём, м³ | 0,00534 |
