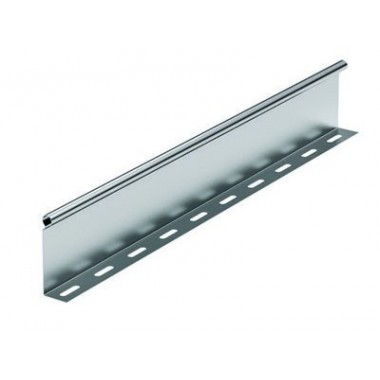

36480 | Перегородка SEP для листового лотка H50, L=3000мм, 0.7мм
- Артикул ДКС:
- 36480
Каталоги и буклеты
-
Кабеленесущие системы металл
-
МЕГА каталог Вся продукция ДКС
-
Система металлических листовых лотков S5 Combitech
-
Система металлических лотков, монтажных элементов и креплений Combitech
-
Решения для судостроения
-
Система для организации рабочих мест
-
Соответствие системы "Combitech" стандартам ГОСТ
Чертежи, типовые альбомы
-
База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
-
База данных кабельных лотков для nanoCAD Инженерный BIM
-
Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"
-
Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
-
Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
-
Лента динамических блоков КНС Combitech
-
Система металлических лотков "S5 Combitech"
-
Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
-
Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
-
Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
-
Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
-
Типовой альбом DKC-2025.COMBITECH «Опорные конструкции, узлы монтажа лотков и аксессуары»
Сертификаты
-
«B5 Combitech» Отказное письмо. Cистема опорных конструкций и монтажных устройств
-
«S5 Combitech» Сертификат соответствия TUV Annex
-
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки
Описание
При совместной прокладке силового и информационного кабеля в одном лотке для обеспечения электромагнитной совместимости используется перегородка SEP H50 от DKC. Этот элемент является неотъемлемой частью системы лотков “S5 Combitech”. Перегородка разработана специально для лотков ДКС с высотой борта 50 мм, гарантируя точное сопряжение и простой монтаж. Защитное цинковое покрытие, нанесенное по методу Сендзимира, обеспечивает долговечность конструкции. Использование данной перегородки от ДКС позволяет грамотно разделить потоки кабеля, исключив взаимные наводки, что критично для стабильной работы сетей связи и систем, где используются чувствительные разъемы и оборудование. Надежный крепеж и качественное покрытие гарантируют целостность всей трассы, защищая кабель и оконечные разъемы.
Назначение:
Перегородка лотка SEP применяется для разделения кабельных линий при их прокладке внутри одного лотка с целью предотвращения возникновения помех. Совместима с лотками высотой 50 мм и длиной 3000 мм.
Особенности:
- Крепеж: Перегородки крепятся к лотку с помощью винтов М6х10 и гайками М6 с насечками.
- Цинковое покрытие: Перегородка изготовлен из листовой стали, покрытой перед формовкой защитным слоем цинка для предотвращения коррозии.
| Характеристики по стандарту ETIM | |
| Вид/ марка материала | Сталь |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Материал | Сталь |
| Монтажная перфорация | Да |
| Нержавеющая сталь травлёная | Да |
| Подходит для (листового) кабельного лотка | Да |
| Подходит для лестничного лотка | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Подходит для проволочного лотка | Да |
| Тип крепления | Винтовой (-ое) |
| Размеры | |
| Высота, мм | 50 |
| Длина, мм | 3000 |
| Толщина, мм | 0,7 |
| Технические характеристики | |
| Материал изделия | Сталь |
| Покрытие изделия | Оцинковка по Сендзимиру |
| Тип товара | Перегородка лотка |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2, Т2 |
| Материал | Сталь оцинкованная по методу Сендзимира |
| Тип аксессуара | Перегородка |
| Тип продукции | Монтажные аксессуары |
| Прочая информация | |
| Код ОКПД 2 | 25.11.23.119 |
| Код ТН ВЭД | 7326909807 |
| Серия | Листовые лотки «S5 Combitech» |
| Срок изготовления, дни | 21 |
| Страна производства | Россия |
| Тип ассортимента | складской |
| Упаковка | |
| Упаковка | 54 |
| Фрейм | 4968 |
| Фура | 34776 |
| Штрихкод | 4660241179000; 4607156978366 |
| Габаритные размеры | |
| Вес, кг | 0,506 |
| Объём, м³ | 0,00122 |
