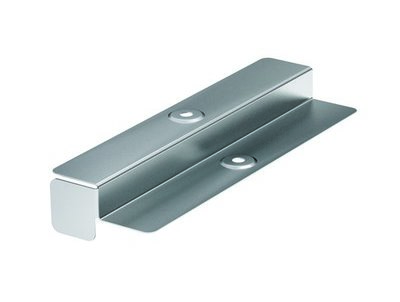

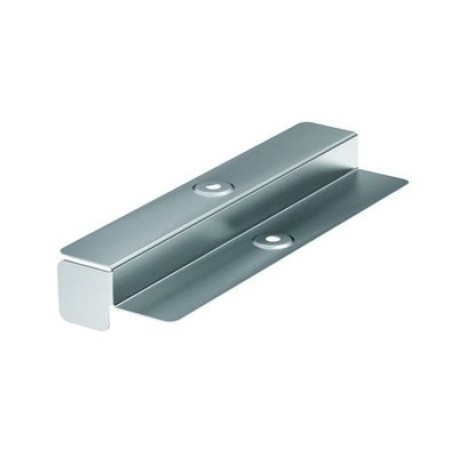

36542 | Переходник по высоте RB 100, H80/H50, 1.0мм
- Артикул ДКС:
- 36542
Каталоги и буклеты
-
Кабеленесущие системы металл
-
МЕГА каталог Вся продукция ДКС
-
Система металлических листовых лотков S5 Combitech
-
Система металлических лотков, монтажных элементов и креплений Combitech
-
Решения для судостроения
-
Система для организации рабочих мест
-
Соответствие системы "Combitech" стандартам ГОСТ
Чертежи, типовые альбомы
-
База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
-
База данных кабельных лотков для nanoCAD Инженерный BIM
-
Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"
-
Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
-
Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
-
Лента динамических блоков КНС Combitech
-
Система металлических лотков "S5 Combitech"
-
Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
-
Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
-
Типовой альбом DKC-2025.COMBITECH «Опорные конструкции, узлы монтажа лотков и аксессуары»
Сертификаты
-
«B5 Combitech» Отказное письмо. Cистема опорных конструкций и монтажных устройств
-
«S5 Combitech» Сертификат соответствия TUV Annex
-
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки
Описание
Система листовых лотков "S5 Combitech" включает все необходимое для построения кабельных трасс и безопасной прокладки кабеля. Компания ДКС стремится к тому, чтобы ассортимент продукции компании покрывал все потребности заказчика и позволял устранять любые затруднения, возникающие при монтаже. При применении лотков разной высоты возникает проблема сохранения контура заземления. Решить ее позволяет переходник RB, специально разработанный для того, чтобы сохранять непрерывное заземление при изменении высоты кабельной трассы. Переходник применяется для лотков с крышкой, переход осуществляется с высоты 80 мм на высоту 50 мм. Ширина лотка – 100 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира".
Назначение:
Переходник по высоте RB предназначен для сохранения контакта заземления при соединении участков лотков различной высоты. Переходник применяется для лотков с крышкой шириной 100 мм, переход осуществляется с высоты 80 мм на высоту 50 мм.
Особенности:
- Цинковое покрытие: Переходник изготовлен из листовой стали, покрытой перед формовкой защитным слоем цинка для предотвращения коррозии.
| Характеристики по стандарту ETIM | |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Исполнение для больших расстояний (усиленный) | Да |
| Конструктивное исполнение | Симметричная редукция |
| Материал | Сталь |
| Модель/исполнение | С соединит. разъемом в комплекте |
| Нержавеющая сталь травлёная | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Ширина (большая), мм | 100 |
| Ширина (уменьшения), мм | 100 |
| Размеры | |
| Высота после перехода, мм | 50 |
| Высота, мм | 80 |
| Толщина, мм | 1,0 |
| Ширина после перехода, мм | 100 |
| Ширина, мм | 100 |
| Технические характеристики | |
| Материал изделия | Сталь |
| Покрытие изделия | Оцинковка по Сендзимиру |
| Тип товара | Переходник по высоте |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2, Т2 |
| Материал | Сталь оцинкованная по методу Сендзимира |
| Тип аксессуара | Переходник по высоте |
| Тип продукции | Монтажные аксессуары |
| Применение | |
| Серия изделия | RB |
| Прочая информация | |
| Код ОКПД 2 | 25.11.23.119 |
| Код ТН ВЭД | 7326909807 |
| Серия | Листовые лотки «S5 Combitech» |
| Срок изготовления, дни | 999 |
| Страна производства | Италия |
| Тип ассортимента | заказной |
| Упаковка | |
| Штука | 1 |
| Штрихкод | 4690309137321 |
| Габаритные размеры | |
| Вес, кг | 0,077 |
| Объём, м³ | 0,00028 |
