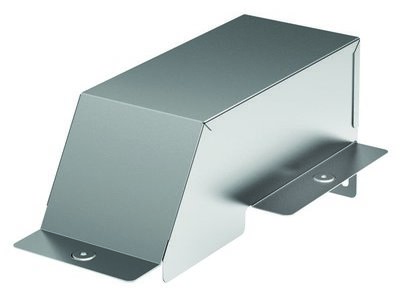

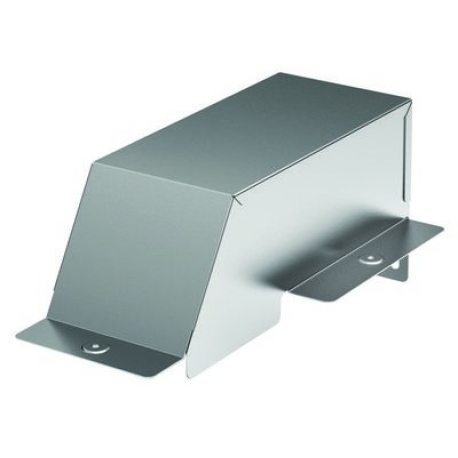

36567K | Ответвитель-крышка DDT переходник 200/150мм, H50, 0.8мм, с метизами и соединительными пластинами

Описание

Крышка - ответвитель применяется, если нужно организовать сложное ответвление кабельной трассы вверх или вниз. Она имеет Т - образную форму. При ответвлении кабеля обеспечивается плавный поворот, что предохраняет трассу от повреждения. Крышка - ответвитель стыкуется с прямыми элементами системы "S5 Combitech" внахлест или же с помощью соединительных пластин, если торцы не совпадают. Исполнение аксессуара – "сталь, оцинкованная по методу Сендзимира". Ширина лотка в горизонтальном направлении – 150 мм, в вертикальном – 200 мм. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.

Назначение:

Ответвитель-крышка Т-образный DDT предназначен для организации, в процессе эксплуатации, горизонтального Т-образного отвода от трассы лотков шириной 200мм с последующим переходом на трассу лотков шириной 150мм. Особенно удобно использовать уже в процессе эксплуатации трассы лотков, так как для монтажа не требуется распиливание лотков.

Особенности:

• Универсальное решение: Кабельная трасса, от которой осуществляется ответвление, может быть любой высоты;
• Надежная конструкция: При ответвлении кабеля обеспечивается плавный поворот, что предохраняет кабель от повреждения.
• Цинковое покрытие: Ответвитель-крышка изготовлен из листовой стали, покрытой перед формовкой защитным слоем цинка для предотвращения коррозии.

Комплектация:

Ответвитель-крышка поставляется в комплекте с крепежными элементами и соединительными пластинами:

3 шт.

Арт. 37501R

Пластина никелированная для заземления PTCE

4 шт.

Арт. CM010610

Винт с крестообразным шлицем М6х10

4 шт.

Арт. CM100600

Гайка с насечкой, препятствующей откручиванию М6

6 шт.

Арт. CM030508

Винт для электрического соединения М5х8

1 шт.

Арт. CM100500

Гайка с насечкой, препятствующей откручиванию М5
