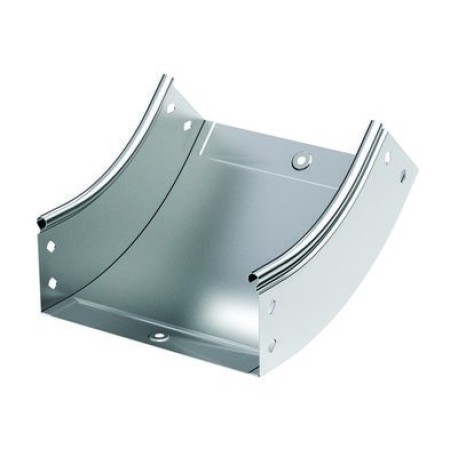

36722KHDZ | Угол CS вертикальный внутренний 45° 100х50, 0.8мм, с метизами и соединительными пластинами, горячеоцинкованное
- Артикул ДКС:
- 36722KHDZ
Каталоги и буклеты
-
Кабеленесущие системы металл
-
МЕГА каталог Вся продукция ДКС
-
Система металлических листовых лотков S5 Combitech
-
Система металлических лотков, монтажных элементов и креплений Combitech
-
Решения для судостроения
-
Система для организации рабочих мест
-
Соответствие системы "Combitech" стандартам ГОСТ
Чертежи, типовые альбомы
-
База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
-
База данных кабельных лотков для nanoCAD Инженерный BIM
-
Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"
-
Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
-
Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
-
Лента динамических блоков КНС Combitech
-
Система металлических лотков "S5 Combitech"
-
Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
-
Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
-
Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
-
Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
-
Типовой альбом DKC-2025.COMBITECH «Опорные конструкции, узлы монтажа лотков и аксессуары»
Сертификаты
-
«B5 Combitech» Отказное письмо. Cистема опорных конструкций и монтажных устройств
-
«S5 Combitech» Сертификат соответствия TUV Annex
-
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки
Описание

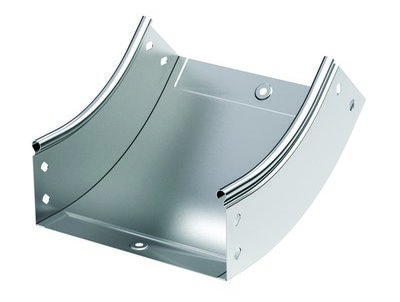

Применение лотков и аксессуаров системы "S5 Combitech" позволяют конструировать и строить кабельные трассы сложной формы, с поворотами и изгибами, как горизонтальными, так и вертикальными. Вертикальный угол внутренний применяется для того, чтобы развернуть трассу в вертикальной плоскости. Аксессуар позволяет осуществить плавный поворот на 45о.
Он совместим с лотками шириной 100 мм и высотой 50 мм. Внутренний радиус аксессуара – 150 мм. Толщина стали – 0,8 мм. В состав комплектного аксессуара входит все необходимое для надежного монтажа: необходимые крепежные элементы и соединительные пластины. Он выполнен в специальном исполнении "Горячий цинк", которое отличает повышенная устойчивость к коррозии. Горячеоцинкованное изделие защищено от образования ржавчины на срок 30-50 лет (в зависимости от условий, в которых эксплуатируется изделие).
Назначение:
Угол вертикальный внутренний 45° предназначен для организации поворота трассы лотков вверх на угол 45°. Совместим с лотками высотой 50 мм и основанием 100 мм.
Особенности:
- Надежный монтаж: Для монтажа крышек в аксессуарах установлены резьбовые заклепки.
- Горячеоцинкованное покрытие: Углы в специальном исполнении "Горячий цинк" отличаются повышенной стойкостью к коррозии. Изделия с таким покрытием могут применяться в условиях агрессивной среды, высокой влажности, частых осадков, солевого тумана.
Комплектация:
Угол поставляется в комплекте с крепежными элементами и соединительными пластинами:
| Характеристики по стандарту ETIM | |
| Вид/ марка материала | Сталь |
| Внутр. радиус, мм | 150 |
| Защитное покрытие поверхности | Горячее цинкование |
| Изменение направления | Вертикально восходящий (внутренний) |
| Исполнение изгиба | Плавный изгиб |
| Материал | Сталь |
| Модель/исполнение | С соединит. разъемом в комплекте |
| Отклонение (угол) | 45° |
| Перфорация в основании для монтажа | Да |
| Перфорированная боковая стенка | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| С крышкой | Нет |
| Размеры | |
| Высота, мм | 50 |
| Радиус изгиба, мм | 150 |
| Толщина, мм | 0,8 |
| Ширина, мм | 100 |
| Технические характеристики | |
| Материал изделия | Сталь |
| Направление поворота | вертикальный внутренний |
| Покрытие изделия | Горячее цинкование |
| Серия угла | CS |
| Тип товара | Угол |
| Угол поворота | 45° |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1, Т1 |
| Материал | Сталь горячеоцинкованная погружением |
| Тип аксессуара | Угол вертикальный внутренний 45 градусов |
| Тип продукции | Системные аксессуары |
| Прочая информация | |
| Код ОКПД 2 | 25.11.23.119 |
| Код ТН ВЭД | 7326909807 |
| Серия | Листовые лотки «S5 Combitech» |
| Срок изготовления, дни | 55 |
| Страна производства | Россия |
| Тип ассортимента | складской |
| Упаковка | |
| Упаковка | 1 |
| Мастер | 8 |
| Паллета | 480 |
| Штрихкод | 4690309504758; 4660241026083 |
| Габаритные размеры | |
| Вес, кг | 0,5 |
| Объём, м³ | 0,00105 |
| Наименование | Артикул | Наличие | Цена | ||
|---|---|---|---|---|---|
 |
Арт. 38222KHDZ
Крышка на угол CS вертикальный внутренний 45° 100, 0.8мм, с метизами и пластинами PTCE, горячеоцинкованное Ожидается 19.11
1 702,62 ₽ за упаковку |
38222KHDZ | Ожидается 19.11 | 1 702,62 ₽за упаковку |
