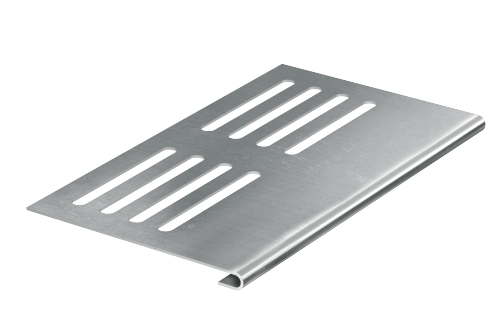

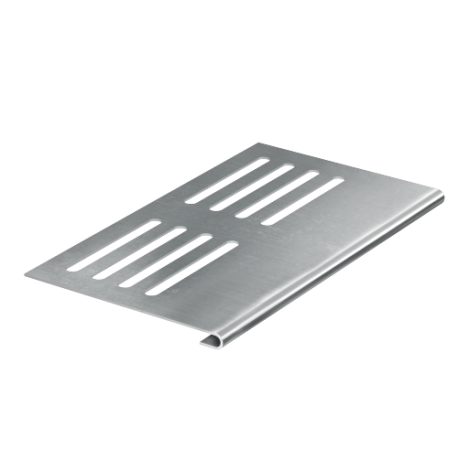

36920 | Ограничитель защитный RP 200, 0.8мм
- Артикул ДКС:
- 36920
Каталоги и буклеты
-
Кабеленесущие системы металл
-
МЕГА каталог Вся продукция ДКС
-
Система металлических листовых лотков S5 Combitech
-
Система металлических лотков, монтажных элементов и креплений Combitech
-
Решения для судостроения
-
Система для организации рабочих мест
-
Соответствие системы "Combitech" стандартам ГОСТ
Чертежи, типовые альбомы
-
База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
-
База данных кабельных лотков для nanoCAD Инженерный BIM
-
Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"
-
Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
-
Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
-
Лента динамических блоков КНС Combitech
-
Система металлических лотков "S5 Combitech"
-
Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
-
Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
-
Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
-
Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
-
Типовой альбом DKC-2025.COMBITECH «Опорные конструкции, узлы монтажа лотков и аксессуары»
Сертификаты
-
«B5 Combitech» Отказное письмо. Cистема опорных конструкций и монтажных устройств
-
«S5 Combitech» Сертификат соответствия TUV Annex
-
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки
Описание
Преимущество системы листовых лотков "S5 Combitech" – не только надежности и прочность, но и разнообразие аксессуаров. Это открывает широкие возможности для построения кабельных трасс сложного конструктива, а также обеспечивает высокий уровень безопасности и защиты кабеля от повреждения. Например, для наклона трассы под произвольным углом применяется шарнирное соединение. А чтобы избежать риска повреждения кабеля об острые грани лотка, при создании такого соединения рекомендуется использовать защитный ограничитель RP.
Он крепится к основанию лотка с помощью винтов М6х10 и гаек М6 с насечкой. Исполнение – "сталь, оцинкованная по методу Сендзимира", высота стенки – 75 мм. Аксессуар предназначен для лотков шириной 200 мм.
Назначение:
Пластина защитная RP предназначена для защиты кабеля от повреждения об острые кромки кабельных лотков. Использование защитных пластин особенно необходимо при соединении кабельных лотков под углом c использованием соединительных пластин GSV. Совместима с лотками любой высоты и шириной 200 мм.
Особенности:
- Простой монтаж: Пластина крепится к основанию кабельного лотка с помощью винтов М6х10 и гаек М6 с насечкой.
- Цинковое покрытие: Пластина изготовлена из листовой стали, покрытой перед формовкой защитным слоем цинка для предотвращения коррозии.
| Характеристики по стандарту ETIM | |
| Вид/ марка материала | Сталь |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Материал | Сталь |
| Модель/исполнение | Соединительная накладка на стык основания лотка |
| Тип соединения | Винтовой разъем |
| Цвет | Светло-серый |

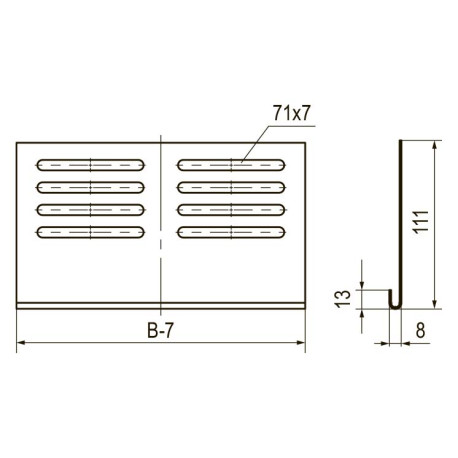

| Размеры | |
| Высота, мм | 75 |
| Длина, мм | 193 |
| Толщина, мм | 0,8 |
| Ширина, мм | 200 |
| Технические характеристики | |
| Материал изделия | Сталь |
| Покрытие изделия | Оцинковка по Сендзимиру |
| Тип товара | Ограничитель защитный |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2, Т2 |
| Материал | Сталь оцинкованная по методу Сендзимира |
| Тип аксессуара | Монтажные аксессуары |
| Тип продукции | Монтажные аксессуары |
| Прочая информация | |
| Код ОКПД 2 | 25.11.23.119 |
| Код ТН ВЭД | 7326909807 |
| Серия | Листовые лотки «S5 Combitech» |
| Срок изготовления, дни | 21 |
| Страна производства | Россия |
| Тип ассортимента | складской |
| Упаковка | |
| Упаковка | 4 |
| Мастер | 64 |
| Коробка | 16 |
| Штрихкод | 4690309495261; 4690309584897 |
| Габаритные размеры | |
| Вес, кг | 0,199 |
| Объём, м³ | 0,00017 |
