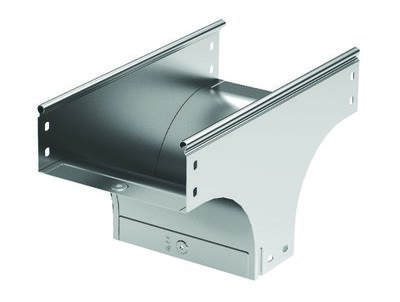

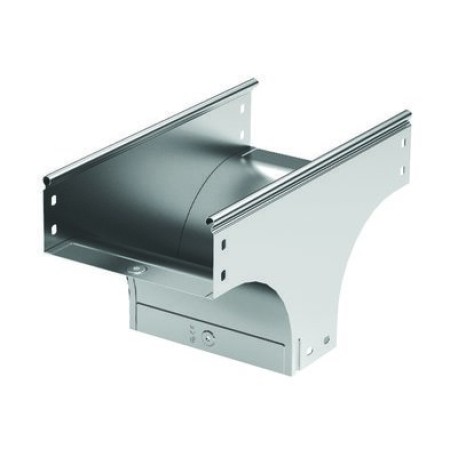

37113KZL | Ответвитель TD вертикальный 150х100, 0.8мм, с метизами и соединительными пластинами, цинк-ламельное

Описание

Ответвители – это аксессуары, облегчающие построение кабельных трасс сложной геометрии, с поворотами и изгибами. Они позволяют создавать ответвления кабельной трассы. Ответвитель TD имеет Т-образную форму и применяется для организации поворотов и ответвлений в вертикальной плоскости. Его конструктив обеспечивает плавный поворот и предупреждает повреждение кабеля при прокладке. При применении вместе с крышкой обеспечивается высокая степень пыле- и влагозащиты кабеля – до IP 44, и при этом простой доступ к кабелю, т.к. крышку можно снять при необходимости. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
Высота боковой стенки лотка – 100 мм, ширина в горизонтальном направлении – 150 мм, ширина в вертикальном направлении – 150 мм. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.

Назначение:

Ответвитель вертикальный TD Т-образный предназначен для организации Т-образного отвода трассы лотков вниз. Совместим с лотками высотой 100 мм и основанием 150 мм.

Особенности:

• Цинк-ламельное покрытие: Ответвители в специальном исполнении "Цинк-ламель" имеют специальное покрытие из химически активной магниевой смолы с добавлением хлопьев цинка и алюминия, обеспечивающее электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.

Комплектация:

Ответвитель поставляется в комплекте с крепежными элементами и соединительными пластинами:

• Пластина крепежная GTO H100 (код 37305HDZL) - 6 шт.
• Пластина PTCE для заземления (код 37501R) - 3 шт.
• Винт с крестообразным шлицем М6×10 (код CM010610HDZ) - 30 шт.
• Гайка с насечкой М6 (код CM100600HDZ) - 30 шт.
