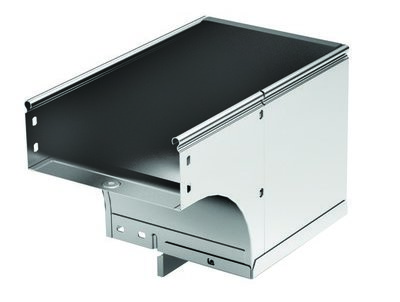

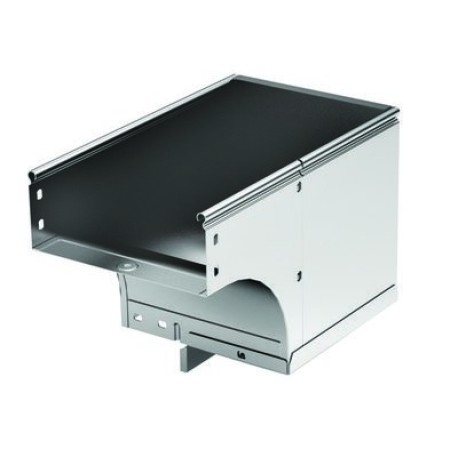

37122K | Угол-переходник CDSS вертикальный внешний левый 90° 100х100, 0.8мм, с метизами и соединительными пластинами

Описание

Лотки и аксессуары системы "S5 Combitech" применяются для построения кабельных трасс, в том числе сложного конструктива – с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внешний угол CDSS используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90° вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены. Угол применяется с лотками шириной 100 мм и высотой 100 мм. Внутренний радиус аксессуара - 80 мм. Толщина стали – 0,8 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира". Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.

Назначение:

Угол вертикальный внешний CDSS 90° предназначен для организации поворота трассы лотков вниз на 90° с разворотом открытой части лотка вокруг своей оси на 90°. Совместим с лотками высотой 100 мм и основанием 100 мм.

Особенности:

• Надежная конструкция: Плавный изгиб угла предотвращает повреждение кабеля при прокладке, а ровная боковая часть позволяет размещать трассу вдоль стены.
• Цинковое покрытие: Угол изготовлен из листовой стали, покрытой перед формовкой защитным слоем цинка для предотвращения коррозии.

Комплектация:

Угол поставляется в комплекте с крепежными элементами и соединительными пластинами:

• Пластина крепежная GTO H100 (код 37305R) - 4 шт.
• Пластина PTCE для заземления (код 37501R) - 2 шт.
• Винт с крестообразным шлицем М6×10 (код CM010610) - 20 шт.
• Гайка с насечкой М6 (код CM100600) - 20 шт.
