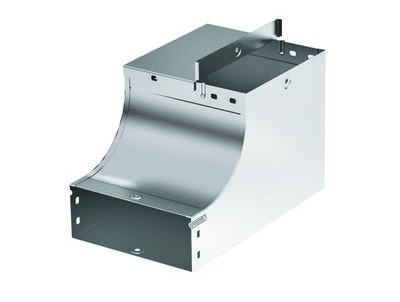

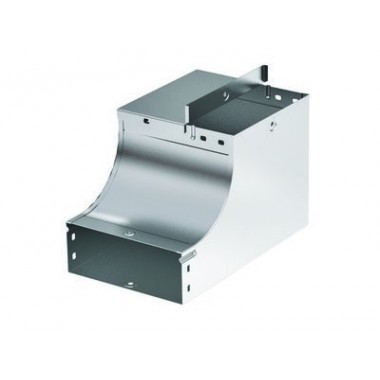

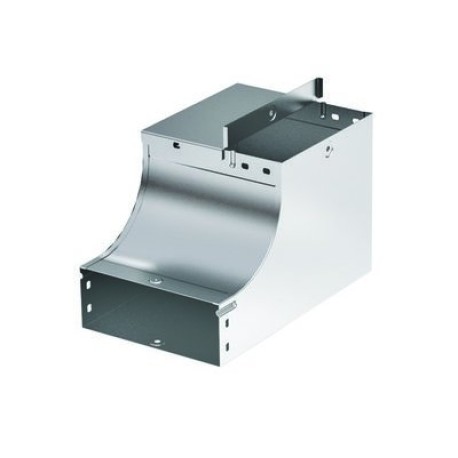

37142KZL | Угол-переходник CSSD вертикальный внутренний правый 90° 100х100, 1.0мм, с метизами и соединительными пластинами, цинк-ламельное

Описание

Лотки и аксессуары системы "S5 Combitech" применяются для построения кабельных трасс, в том числе сложного конструктива – с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внутренний угол - переходник CSSD используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90° вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены. Угол применяется с лотками шириной 100 мм и высотой 100 мм. Внутренний радиус аксессуара - 100 мм. Толщина стали – 1 мм. Аксессуары в исполнении "Цинк - ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк - ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.

Назначение:

Угол вертикальный внутренний CSSD 90° предназначен для организации поворота трассы лотков вверх на 90° с разворотом открытой части лотка вокруг своей оси на 90°. Совместим с лотками высотой 100 мм и основанием 100 мм.

Особенности:

• Надежная конструкция: Плавный изгиб угла предотвращает повреждение кабеля при прокладке, а ровная боковая часть аксессуара позволяет размещать трассу вдоль стены.
• Цинк-ламельное покрытие: Углы в специальном исполнении "Цинк-ламель" имеют специальное покрытие из химически активной магниевой смолы с добавлением хлопьев цинка и алюминия, обеспечивающее электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.

Комплектация:

Угол поставляется в комплекте с крепежными элементами и соединительными пластинами:

• Пластина крепежная GTO H100 (код 37305HDZL) - 4 шт.
• Пластина PTCE для заземления (код 37501R) - 4 шт.
• Винт с крестообразным шлицем М6×10 (код CM010610HDZ) - 20 шт.
• Гайка с насечкой М6 (код CM100600HDZ) - 20 шт.
• Винт для электрического соединения М5×8 (код CM030508HDZ) - 4 шт.
