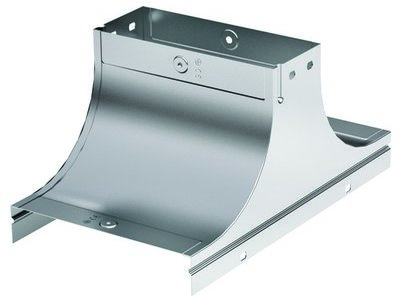

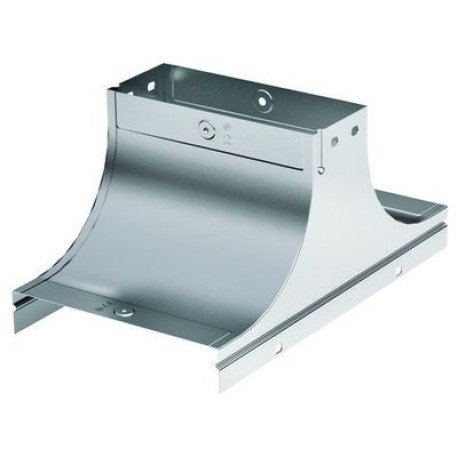

37244K | Ответвитель-крышка TS 200х80, 1.0мм, с метизами и соединительными пластинами
- Артикул ДКС:
- 37244K
Каталоги и буклеты
-
Кабеленесущие системы металл
-
МЕГА каталог Вся продукция ДКС
-
Система металлических листовых лотков S5 Combitech
-
Система металлических лотков, монтажных элементов и креплений Combitech
-
Решения для судостроения
-
Система для организации рабочих мест
-
Соответствие системы "Combitech" стандартам ГОСТ
Чертежи, типовые альбомы
-
База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
-
База данных кабельных лотков для nanoCAD Инженерный BIM
-
Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"
-
Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
-
Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
-
Лента динамических блоков КНС Combitech
-
Система металлических лотков "S5 Combitech"
-
Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
-
Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
-
Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
-
Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
-
Типовой альбом DKC-2025.COMBITECH «Опорные конструкции, узлы монтажа лотков и аксессуары»
Сертификаты
-
«B5 Combitech» Отказное письмо. Cистема опорных конструкций и монтажных устройств
-
«S5 Combitech» Сертификат соответствия TUV Annex
-
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки
Описание
При построении кабельной трассы чаще всего требуется организовать ее изгибы и ответвления в горизонтальной и/или вертикальной плоскости. Для этого в системе "S5 Combitech" применяются аксессуары. Крышка - ответвитель TS используется, если нужно организовать сложное ответвление кабельной трассы. Она имеет Т - образную форму. При ответвлении обеспечивается плавный изгиб, что предохраняет кабель от повреждения. Исполнение аксессуара – "сталь, оцинкованная по методу Сендзимира". Ширина лотка в горизонтальном направлении – 200 мм, в вертикальном – 200 мм, высота боковой стенки – 80 мм. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.
Назначение:
Крышка-ответвитель TS предназначенa для организации ответвления трассы лотков вверх. Совместима с лотками высотой 80 мм и основанием 200 мм.
Особенности:
- Надежная конструкция: При ответвлении кабеля обеспечивается плавный поворот, что предохраняет кабель от повреждения.
- Цинковое покрытие: Крышка-ответвитель изготовленa из листовой стали, покрытой перед формовкой защитным слоем цинка для предотвращения коррозии.
Комплектация:
Крышка-ответвитель поставляется в комплекте с крепежными элементами и соединительными пластинами:
| Характеристики по стандарту ETIM | |
| Вид/ марка материала | Сталь |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Исполнение для больших расстояний (усиленный) | Да |
| Материал | Сталь |
| Нержавеющая сталь травлёная | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Цвет | Светло-серый |
| Ширина лотка в вертикал. направлении, мм | 200 |
| Ширина лотка в горизонт. направлении, мм | 200 |
| Размеры | |
| Высота, мм | 80 |
| Толщина, мм | 1,0 |
| Ширина отвода, мм | 200 |
| Ширина, мм | 200 |
| Технические характеристики | |
| Материал изделия | Сталь |
| Покрытие изделия | Оцинковка по Сендзимиру |
| Тип товара | Ответвитель-крышка |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2, Т2 |
| Материал | Сталь оцинкованная по методу Сендзимира |
| Тип аксессуара | Крышка-ответвитель TS |
| Тип продукции | Системные аксессуары |
| Применение | |
| Направление отвода | Вверх |
| Серия изделия | TS |
| Форма ответвителя | Вместо крышки |
| Прочая информация | |
| Код ОКПД 2 | 25.11.23.119 |
| Код ТН ВЭД | 7326909807 |
| Серия | Листовые лотки «S5 Combitech» |
| Срок изготовления, дни | 185 |
| Страна производства | Россия |
| Тип ассортимента | заказной |
| Упаковка | |
| Упаковка | 1 |
| Штрихкод | 4690309513101 |
| Габаритные размеры | |
| Вес, кг | 1,14 |
| Объём, м³ | 0,01156 |
