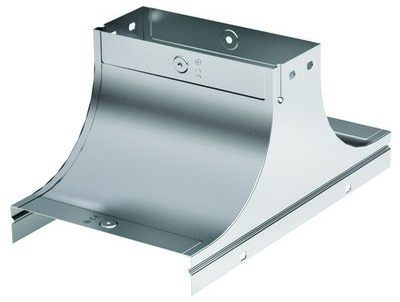

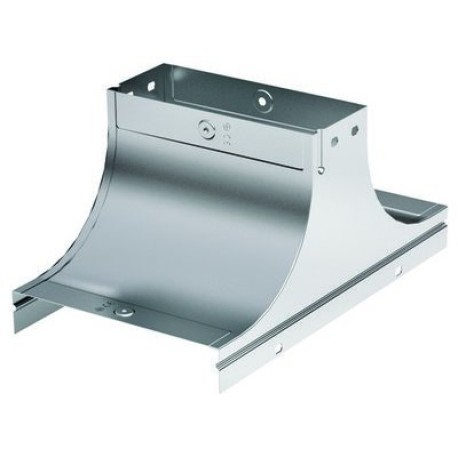

37254KHDZ | Ответвитель-крышка TS 200х50, 1.0мм, с метизами и соединительными пластинами, горячеоцинкованное

Описание

При построении кабельной трассы чаще всего требуется организовать ее изгибы и ответвления в горизонтальной и/или вертикальной плоскости. Для этого в системе "S5 Combitech" применяются аксессуары. Крышка-ответвитель TS используется, если нужно организовать сложное ответвление кабельной трассы. Она имеет Т-образную форму. При ответвлении обеспечивается плавный изгиб, что предохраняет кабель от повреждения. Ширина лотка в горизонтальном направлении – 200 мм, в вертикальном – 200 мм, высота боковой стенки – 50 мм.
Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа. Он выполнен в специальном исполнении "Горячий цинк", которое отличает повышенная устойчивость к коррозии. Горячеоцинкованное изделие защищено от образования ржавчины на срок 30-50 лет (в зависимости от условий, в которых эксплуатируется изделие).

Назначение:

Крышка-ответвитель TS предназначенa для организации ответвления трассы лотков вверх. Совместима с лотками высотой 50 мм и основанием 200 мм.

Особенности:

• Надежная конструкция: При ответвлении кабеля обеспечивается плавный поворот, что предохраняет кабель от повреждения.
• Горячеоцинкованное покрытие: Крышки-ответвители в специальном исполнении "Горячий цинк" отличаются повышенной стойкостью к коррозии. Изделия с таким покрытием могут применяться в условиях агрессивной среды, высокой влажности, частых осадков, солевого тумана.

Комплектация:

Крышка-ответвитель поставляется в комплекте с крепежными элементами и соединительными пластинами:

• Пластина крепежная GTO H50 (код 37301HDZL) - 2 шт.
• Пластина PTCE для заземления (код 37501R) - 4 шт.
• Винт с крестообразным шлицем М6×10 (код CM010610HDZ) - 10 шт.
• Гайка с насечкой М6 (код CM100600HDZ) - 10 шт.
• Винт для электрического соединения М5×8 (код CM030508HDZ) - 6 шт.
