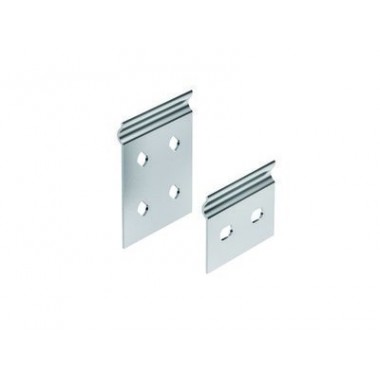

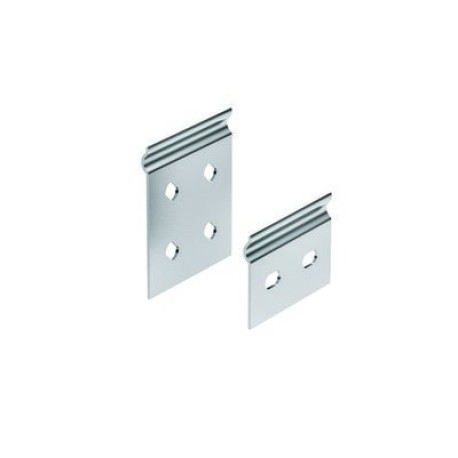

37301 | Пластина соединительная GTO H50, 0.8мм
- Артикул ДКС:
- 37301
Каталоги и буклеты
-
Кабеленесущие системы металл
-
МЕГА каталог Вся продукция ДКС
-
Система металлических листовых лотков S5 Combitech
-
Система металлических лотков, монтажных элементов и креплений Combitech
-
Решения для судостроения
-
Система для организации рабочих мест
-
Соответствие системы "Combitech" стандартам ГОСТ
Чертежи, типовые альбомы
-
База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
-
База данных кабельных лотков для nanoCAD Инженерный BIM
-
Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"
-
Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
-
Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
-
Лента динамических блоков КНС Combitech
-
Система металлических лотков "S5 Combitech"
-
Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
-
Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
-
Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
-
Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
-
Типовой альбом DKC-2025.COMBITECH «Опорные конструкции, узлы монтажа лотков и аксессуары»
Сертификаты
-
«B5 Combitech» Отказное письмо. Cистема опорных конструкций и монтажных устройств
-
«S5 Combitech» Сертификат соответствия TUV Annex
-
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки
Описание
Пластина соединительная GTO H50 предназначена для соединения элементов электротехнических систем. Материал и конструкция пластины обеспечивают устойчивость к механическим нагрузкам и долговечность эксплуатации. Пластина подходит для монтажа кабеля и проводов различного сечения. Это незаменимый инструмент в работе с низковольтным оборудованием и комплексными коммуникационными системами.Изделия ДКС изготовлены из сертифицированных материалов, отвечающих требованиям ГОСТ и международным стандартам. Пластина GTO H50 характеризуется оптимальной толщиной и качественной обработкой поверхности, что исключает коррозию и повышает срок службы. Конструкция учитывает особенности крепежа и монтажных работ, обеспечивая удобство использования и совместимость с электротехническим инструментом.
Назначение:
Пластина соединительная GTO применяется для соединения лотков или аксессуаров "стык-в-стык" в случае, когда невозможно соединить методом "мама-папа". Совместима с лотками и аксессуарами высотой 50 мм.
Особенности:
- Универсальный аксессуар: Соединительная пластина может применяться как для объединения сплошных листовых лотков, так и для соединения перфорированных лотков с аксессуарами.
- Цинковое покрытие: Перегородка изготовлена из листовой стали, покрытой перед формовкой защитным слоем цинка для предотвращения коррозии.
| Характеристики по стандарту ETIM | |
| Вид/ марка материала | Сталь |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Материал | Сталь |
| Модель/исполнение | Соединительная накладка на стык основания лотка |
| Подходит для лотка высотой, мм | 50 |
| Подходит для лотка шириной, мм | 50...600 |
| Тип соединения | Винтовой разъем |
| Цвет | Светло-серый |
| Ширина, мм | 45 |
| Размеры | |
| Высота, мм | 50 |
| Длина, мм | 65 |
| Толщина, мм | 0,8 |
| Технические характеристики | |
| Материал изделия | Сталь |
| Покрытие изделия | Оцинковка по Сендзимиру |
| Тип товара | Пластина боковая |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2, Т2 |
| Материал | Сталь оцинкованная по методу Сендзимира |
| Тип аксессуара | Монтажные аксессуары |
| Тип продукции | Монтажные аксессуары |
| Применение | |
| Серия изделия | GTO |
| Прочая информация | |
| Код ОКПД 2 | 25.11.23.119 |
| Код ТН ВЭД | 7326909807 |
| Серия | Листовые лотки «S5 Combitech» |
| Срок изготовления, дни | 999 |
| Страна производства | Италия |
| Тип ассортимента | заказной |
| Упаковка | |
| Упаковка | 20 |
| Мастер | 800 |
| Коробка | 100 |
| Штрихкод | 4660241217146; 4690309514481; 4690309515044; 4690309515051 |
| Габаритные размеры | |
| Вес, кг | 0,019 |
| Объём, м³ | 0,000004 |
