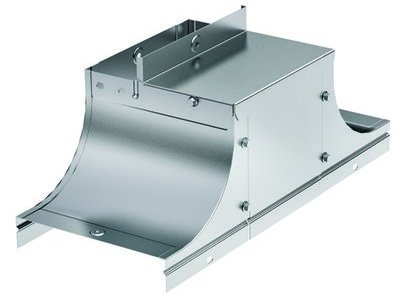

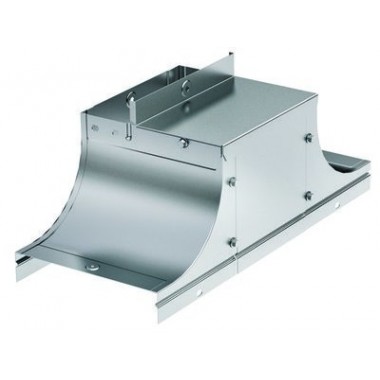

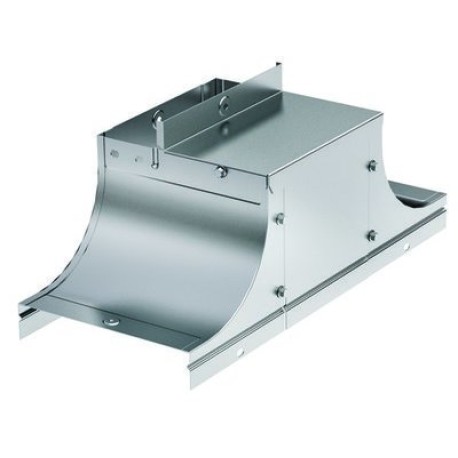

37332K | Ответвитель-крышка TSS плоский 100х100, 1.0мм, с метизами и соединительными пластинами

Описание

При построении кабельной трассы чаще всего требуется организовать ее изгибы и ответвления в горизонтальной и/или вертикальной плоскости. Для этого в системе "S5 Combitech" применяются аксессуары. Крышка - ответвитель TSS используется, если нужно организовать сложное ответвление кабельной трассы. Она имеет Т - образную форму. При ответвлении обеспечивается плавный изгиб, что предохраняет кабель от повреждения. Исполнение аксессуара – "сталь, оцинкованная по методу Сендзимира". Ширина лотка в горизонтальном направлении – 100 мм, в вертикальном – 100 мм, высота боковой стенки – 100 мм. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.

Назначение:

Крышка-ответвитель TSS предназначенa для организации ответвления трассы лотков вверх с разворотом открытой части лотка вокруг своей оси на 90°. Совместима с лотками высотой 100 мм и основанием 100 мм.

Особенности:

• Надежная конструкция: При ответвлении кабеля обеспечивается плавный поворот, что предохраняет кабель от повреждения.
• Цинковое покрытие: Крышка-ответвитель изготовленa из листовой стали, покрытой перед формовкой защитным слоем цинка для предотвращения коррозии.

Комплектация:

Крышка-ответвитель поставляется в комплекте с крепежными элементами и соединительными пластинами:

• Пластина крепежная GTO H100 (код 37305R) - 2 шт.
• Пластина PTCE для заземления (код 37501R) - 4 шт.
• Винт с крестообразным шлицем М6×10 (код CM010610) - 10 шт.
• Гайка с насечкой М6 (код CM100600) - 10 шт.
• Винт для электрического соединения М5×8 (код CM030508) - 6 шт.
• Гайка с насечкой, препятствующей откручиванию (код CM100500) - 1 шт.
