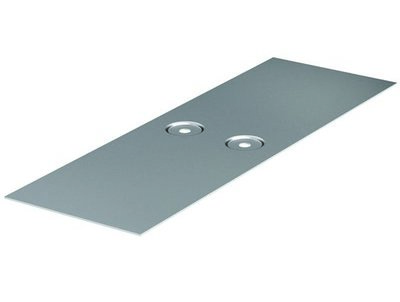

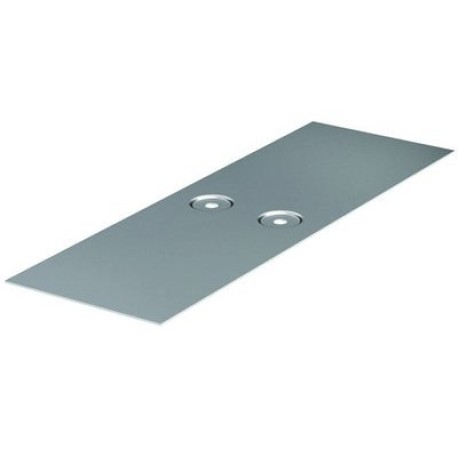

37355 | Накладка CGB для лотка 300, 1.0мм
- Артикул ДКС:
- 37355
Каталоги и буклеты
-
Кабеленесущие системы металл
-
МЕГА каталог Вся продукция ДКС
-
Система металлических листовых лотков S5 Combitech
-
Система металлических лотков, монтажных элементов и креплений Combitech
-
Решения для судостроения
-
Система для организации рабочих мест
-
Соответствие системы "Combitech" стандартам ГОСТ
Чертежи, типовые альбомы
-
База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
-
База данных кабельных лотков для nanoCAD Инженерный BIM
-
Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"
-
Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
-
Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
-
Лента динамических блоков КНС Combitech
-
Система металлических лотков "S5 Combitech"
-
Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
-
Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
-
Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
-
Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
-
Типовой альбом DKC-2025.COMBITECH «Опорные конструкции, узлы монтажа лотков и аксессуары»
Сертификаты
-
«B5 Combitech» Отказное письмо. Cистема опорных конструкций и монтажных устройств
-
«S5 Combitech» Сертификат соответствия TUV Annex
-
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки
Описание
Отличительные особенности системы листовых лотков "S5 Combitech" – высокий уровень защиты кабеля при прокладке и в процессе эксплуатации, а также высокая надежность кабельной трассы. Применение специальных аксессуаров гарантирует простоту монтажа и прочное соединение лотков между собой.
В случае, если лоток был отрезан неровно и при соединении возникает стык, он может быть закрыт соединительной пластиной CGB, которая крепится винтами. Накладка также применяется для дополнительного укрепления мест стыков. Исполнение – "сталь, оцинкованная по методу Сендзимира", применяется с лотками шириной 300 мм.
Назначение:
Накладка соединительная CGB предназначена для соединения неровно отрезанных лотков, а также для дополнительного усиления мест стыка кабельных лотков. Совместима с лотками любой высоты и шириной 300 мм.
Особенности:
- Простой монтаж: Пластина крепится к основанию кабельного лотка с помощью винтов М6х10 и гаек М6 с насечкой.
- Цинковое покрытие: Пластина изготовлена из листовой стали, покрытой перед формовкой защитным слоем цинка для предотвращения коррозии.
| Характеристики по стандарту ETIM | |
| Вид/ марка материала | Сталь |
| Длина, мм | 300 |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Материал | Сталь |
| Модель/исполнение | Соединительная накладка на стык основания лотка |
| Подходит для лотка высотой, мм | 100 |
| Подходит для лотка шириной, мм | 300...300 |
| Тип соединения | Винтовой разъем |
| Цвет | Светло-серый |
| Размеры | |
| Толщина, мм | 1,0 |
| Ширина, мм | 300 |
| Технические характеристики | |
| Материал изделия | Сталь |
| Покрытие изделия | Оцинковка по Сендзимиру |
| Тип товара | Накладка на дно |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2, Т2 |
| Материал | Сталь оцинкованная по методу Сендзимира |
| Тип аксессуара | Монтажные аксессуары |
| Тип продукции | Монтажные аксессуары |
| Применение | |
| Серия изделия | CGB |
| Прочая информация | |
| Код ОКПД 2 | 25.11.23.119 |
| Код ТН ВЭД | 7326909807 |
| Серия | Листовые лотки «S5 Combitech» |
| Срок изготовления, дни | 999 |
| Страна производства | Италия |
| Тип ассортимента | заказной |
| Упаковка | |
| Упаковка | 10 |
| Штрихкод | 4690309137734; 4690309496091 |
| Габаритные размеры | |
| Вес, кг | 0,12 |
| Объём, м³ | 0,00002 |
