37383K | Ответвитель-крышка DDS вниз 300/100мм, H50, 0.8мм, с метизами и соединительными пластинами

Описание

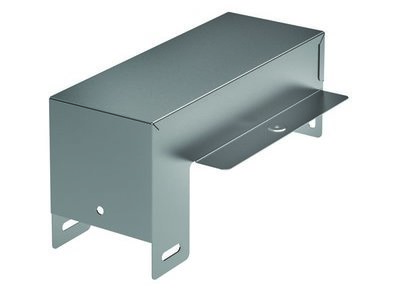

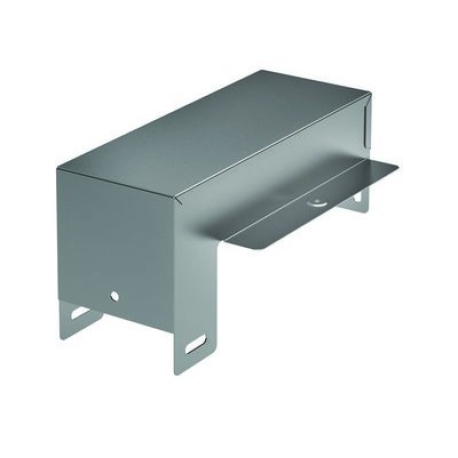

Крышка-ответвитель DDS – один из аксессуаров системы "S5 Combitech", необходимый для построения кабельных трасс сложного конструктива. Он применяется, если нужно организовать сложное Т-образное ответвление трассы. При ответвлении кабеля обеспечивается плавный поворот, что предохраняет кабель от повреждения. Исполнение аксессуара – "сталь, оцинкованная по методу Сендзимира". Ширина лотка в горизонтальном направлении – 300 мм, в вертикальном – 100 мм, высота боковой стенки лотка в вертикальном направлении – 50 мм. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.

Назначение:

Ответвитель-крышка Т-образный DDS предназначен для организации Т-образного отвода вниз от трассы лотков шириной 300мм с разворотом открытой части лотка вокруг своей оси на 90° и переходом на ширину трассы лотков 100мм. Удобно использовать в ходе эксплуатации трассы лотков, так как при этом не требуется распиливание лотков.

Особенности:

• Цинковое покрытие: Ответвитель-крышка изготовлен из листовой стали, покрытой перед формовкой защитным слоем цинка для предотвращения коррозии.

Комплектация:

Крышка-ответвитель поставляется в комплекте с крепежными элементами и соединительными пластинами:

2 шт.

Арт. 37301R

Пластина соединительная GTO H50, 0.8мм

3 шт.

Арт. 37501R

Пластина никелированная для заземления PTCE

4 шт.

Арт. CM010610

Винт с крестообразным шлицем М6х10

4 шт.

Арт. CM100600

Гайка с насечкой, препятствующей откручиванию М6

6 шт.

Арт. CM030508

Винт для электрического соединения М5х8
