37475KZL | Угол-переходник CDV вертикальный внешний 90° 300х100, 1.0мм, с метизами и соединительными пластинами, цинк-ламельное
- Артикул ДКС:
- 37475KZL
Чертежи, типовые альбомы
-
База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
-
База данных кабельных лотков для nanoCAD Инженерный BIM
-
Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"
-
Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
-
Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
-
Лента динамических блоков КНС Combitech
-
Система металлических лотков "S5 Combitech"
-
Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
-
Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
-
Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
-
Типовой альбом DKC-2017.T5 "Система модульных эстакад "T5 Combitech"
-
Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
-
Типовой альбом DKC-2025.COMBITECH «Опорные конструкции, узлы монтажа лотков и аксессуары»
Сертификаты
-
«B5 Combitech» Отказное письмо. Cистема опорных конструкций и монтажных устройств
-
«S5 Combitech» Сертификат соответствия TUV Annex
-
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки
Описание

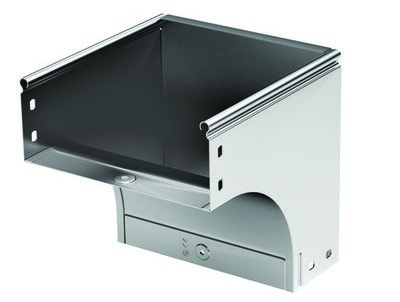

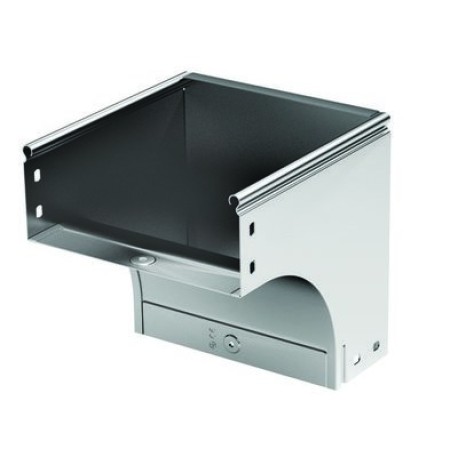

Лотки и аксессуары системы "S5 Combitech" применяются для построения кабельных трасс, в том числе сложного конструктива – с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внешний угол CDV используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90о вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены.
Угол совместим с лотками шириной 300 мм и высотой 100 мм. Внутренний радиус аксессуара - 100 мм. Толщина стали – 1 мм. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.
Назначение:
Угол вертикальный внешний CDV 90° предназначен для организации поворота трассы лотков вниз на 90°с разворотом открытой части лотка вокруг своей оси на 180°. Совместим с лотками высотой 100 мм и основанием 300 мм.
Особенности:
- Конструкция: Плавный изгиб угла предотвращает повреждение кабеля при прокладке, а ровная боковая часть аксессуара позволяет размещать трассу вдоль стен.
- Цинк-ламельное покрытие: Углы в специальном исполнении "Цинк-ламель" имеют специальное покрытие из химически активной магниевой смолы с добавлением хлопьев цинка и алюминия, обеспечивающее электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
Комплектация:
Угол поставляется в комплекте с крепежными элементами и соединительными пластинами:
- Пластина крепежная GTO H100 (код 37305HDZL) - 4 шт.
- Пластина PTCE для заземления (код 37501R) - 2 шт.
- Винт с крестообразным шлицем М6×10 (код CM010610HDZ) - 20 шт.
- Гайка с насечкой М6 (код CM100600HDZ) - 20 шт.
| Характеристики по стандарту ETIM | |
| Вид/ марка материала | Сталь |
| Защитное покрытие поверхности | Цинк-ламельное покрытие |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Исполнение изгиба | Плавный изгиб |
| Материал | Сталь |
| Модель/исполнение | С соединит. разъемом в комплекте |
| Отклонение (угол) | 90° |
| Перфорация в основании для монтажа | Да |
| Перфорированная боковая стенка | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| С крышкой | Нет |
| Размеры | |
| Высота, мм | 100 |
| Радиус изгиба, мм | 100 |
| Толщина, мм | 1,0 |
| Ширина, мм | 300 |
| Технические характеристики | |
| Материал изделия | Сталь |
| Направление поворота | вертикальный внешний |
| Покрытие изделия | Цинк-ламельное |
| Серия угла | CDV |
| Тип товара | Угол-переходник |
| Угол поворота | 90° |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1, Т1 |
| Материал | Сталь с цинк-ламельным покрытием |
| Тип аксессуара | Угол CDV 90 вертикальный внешний |
| Тип продукции | Системные аксессуары |
| Прочая информация | |
| Код ТН ВЭД | 7326909807 |
| Серия | Листовые лотки «S5 Combitech» |
| Срок изготовления, дни | 185 |
| Страна производства | Россия |
| Тип ассортимента | заказной |
| Упаковка | |
| Упаковка | 1 |
| Штрихкод | 4690309500712 |
| Габаритные размеры | |
| Вес, кг | 1,94 |
| Объём, м³ | 0,0063 |
