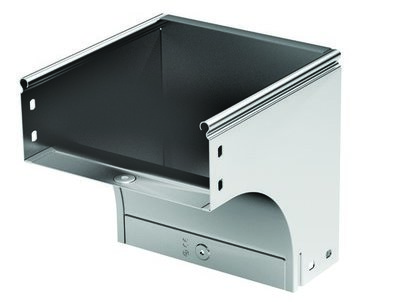

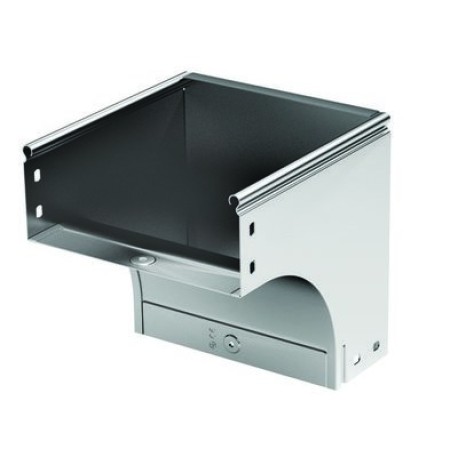

37573K | Угол-переходник CDV вертикальный внешний 90° 150х50, 1.0мм, с метизами и соединительными пластинами

Описание

Система листовых лотков "S5 Combitech" предназначена для построения кабельных трасс, в т.ч. сложного конструктива. Входящие в состав системы повороты позволяют разворачивать трассу под определенным углом в желаемой плоскости. Вертикальный угол 90о CDV обеспечивает поворот трассы в вертикальной плоскости под углом 90о. В состав комплектного аксессуара входят детали, необходимые для качественного и надежного монтажа: соединительные пластины и крепежные элементы. Исполнение аксессуара – "сталь, оцинкованная по методу Сендзимира".

Назначение:

Угол вертикальный внешний CDV 90° предназначен для организации поворота трассы лотков вниз на 90°с разворотом открытой части лотка вокруг своей оси на 180°. Совместим с лотками высотой 50 мм и основанием 150 мм.

Особенности:

• Конструкция: Плавный изгиб угла предотвращает повреждение кабеля при прокладке, а ровная боковая часть аксессуара позволяет размещать трассу вдоль стен.
• Цинковое покрытие: Угол изготовлен из листовой стали, покрытой перед формовкой защитным слоем цинка для предотвращения коррозии.

Комплектация:

Угол поставляется в комплекте с крепежными элементами и соединительными пластинами:

• Пластина крепежная GTO H50 (код 37301R) - 4 шт.
• Пластина PTCE для заземления (код 37501R) - 2 шт.
• Винт с крестообразным шлицем М6×10 (код CM010610) - 20 шт.
• Гайка с насечкой М6 (код CM100600) - 20 шт.
