Исполнение 1 - сталь, оцинкованная по методу Сендзимира
| Розничная цена | |
| 6 464.76 р. | |
| Оптовая цена | |
| По запросу | |
| Цены указаны за 1 упак с учётом НДС 20% |
упак
Последнее обновление 27.11.2024 в 10:45
Назначение:

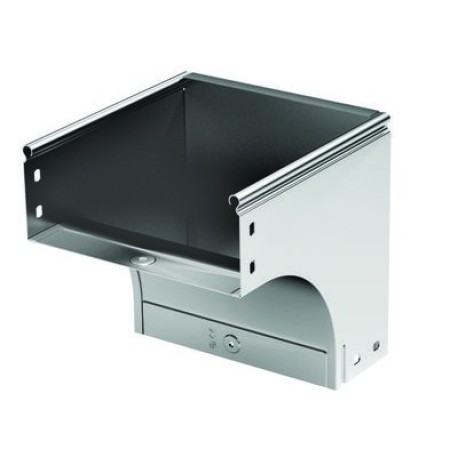

Угол вертикальный внешний CDV 90° предназначен для организации поворота трассы лотков вниз на 90°с разворотом открытой части лотка вокруг своей оси на 180°. Совместим с лотками высотой 50 мм и основанием 500 мм.
Особенности:
- Конструкция: Плавный изгиб угла предотвращает повреждение кабеля при прокладке, а ровная боковая часть аксессуара позволяет размещать трассу вдоль стен.
- Цинковое покрытие: Угол изготовлен из листовой стали, покрытой перед формовкой защитным слоем цинка для предотвращения коррозии.
Комплектация:
Угол поставляется в комплекте с крепежными элементами и соединительными пластинами:
- Пластина крепежная GTO H50 (код 37301R) - 4 шт.
- Пластина PTCE для заземления (код 37501R) - 2 шт.
- Винт с крестообразным шлицем М6×10 (код CM010610) - 20 шт.
- Гайка с насечкой М6 (код CM100600) - 20 шт.
Каталоги по теме:
Типовые решения:
- Альбом типовых решений прокладки кабеленесущих трасс. Издание 3
- Решения для супермаркета
- Индустриальные решения от ДКС
- Светотехнические решения от ДКС и "Световых технологий" "Энергоэффективность. Офисно-административные объекты"
- Складские решения от ДКС
- Типовой альбом DKC-2018.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
Сертификаты для скачивания:
- Все типы кабельных лотков, коробов, корпусов сварных и сборных - Свидетельство российского морского регистра
- Сертификат соответствия на сейсмостойкость на систему листовых кабельных лотков "S5 Combitech" с использованием метизов "M5 Combitech"
- Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, "Электрокабель. Кольчугинский завод" и "Завод "Энергокабель"
- Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, "СПКБ Техно"
- Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, "Рыбинсккабель" по ТРМ 0004-2014 до 02.04.2022 г.
- Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, ООО "Угличкабель" по ТРМ 0017-2017 до 26.12.2022 г. (15, 30, 45, 90 минут)
- Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, ООО "Угличкабель" по ТРМ 0017-2017 до 26.12.2022 г. (15, 30, 60, 90 минут)
- Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, ОАО "Электрокабель. Кольчугинский завод" по ТРМ 0005-2018
- Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, "Конкорд" по ТРМ 0016-2017
- Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, "Севкабель", "Спецкабель" по ТРМ 0015-2017
- Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, "Энергокабель", "Электрокабель. Кольчугинский завод" по ТРМ 0015-2017
- Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, "Технокабель" по ТРМ 0010-2015
- Сертификат соответствия ФЗ-123 на огнестойкие кабельные линии ДКС, "Эксперт-Кабель"
- Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии для систем противопожарной защиты типа "Людиновокабель - ДКС"
- Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)
- Сертификат соответствия требованиям пожарной безопасности по ГОСТ Р 53316-2009 на огнестойкую кабельную линию DKC, ООО Кабельный завод "АЛЮР", ООО "РЭК"
- Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, "Паритет"
- Сертификат пожарной безопасности на проходки кабельные огнестойкие (IET 150 по ГОСТ Р 53310-2009)
Характеристики
| Общая информация | |
| Серия | Листовые лотки - S5 Combitech |
| Срок изготовления, дни | 45 |
| Страна происхождения | Россия |
| Тип ассортимента | складской |
| Штрихкод | 4690309513781 |
| Технические характеристики | |
| Вид/марка материала | Сталь |
| Внутр. радиус, мм | 130 |
| Высота кабельного лотка, мм | 50 |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Изменение направления | Вертикально ниспадающий |
| Исполнение для больших расстояний (усиленный) | Да |
| Материал / Состав | Сталь |
| Модель / исполнение | С разъемом/соединителем в комплекте |
| НАТО монтажные отверстия | Да |
| Нержавеющая сталь травлёная | Да |
| Отклонение (угол) | 90° |
| Перфорация в основании для монтажа | Да |
| Перфорированная боковая стенка | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Толщина материала, мм | 0,8 |
| Цвет | Светло-серый |
| Ширина кабельного лотка, мм | 500 |
| Упаковка | |
| Упаковка | 1 упак |
| Габаритные размеры | |
| Вес | 1,96 кг = 1 упак |
| Объем | 0,0162 м³ = 1 упак |
Обратите внимание! Угол вертикальный внешний CDV 90° 500х50, 1.0мм можно заменить следующими аналогичным оборудованием:
| Наименование товара | Артикул | Цена | ||
|
Угол вертикальный внешний CDSD 90° 500х50, 1.0мм | 37507K | 10 607.99 р. | |
|
Угол вертикальный внешний CDSS 90° 500х50, 0.8мм | 37656K | 10 607.99 р. | |
|
Угол вертикальный внешний CD 90° 500х50, 0.8мм | 36787K | 4 066.94 р. | |
|
Угол вертикальный внешний CD 90° 500х50, 0.8мм, горячеоцинкованное | 36787KHDZ | 7 617.83 р. | |
|
Угол вертикальный внешний CD 90° 500х50, 0.8мм, цинк-ламельное | 36787KZL | 0.00 р. | |
|
Угол вертикальный внешний CDSD 90° 500х50, 1.0мм, горячеоцинкованное | 37507KHDZ | 18 888.73 р. | |
|
Угол вертикальный внешний CDSD 90° 500х50, 1.0мм, цинк-ламельное | 37507KZL | 0.00 р. | |
|
Угол вертикальный внешний CDV 90° 500х50, 1.0мм, горячеоцинкованное | 37577KHDZ | 13 030.58 р. | |
|
Угол вертикальный внешний CDV 90° 500х50, 1.0мм, цинк-ламельное | 37577KZL | 0.00 р. | |
|
Угол вертикальный внешний CDSS 90° 500х50, 0.8мм, горячеоцинкованное | 37656KHDZ | 18 888.73 р. | |
|
Угол вертикальный внешний CDSS 90° 500х50, 0.8мм, цинк-ламельное | 37656KZL | 0.00 р. |
