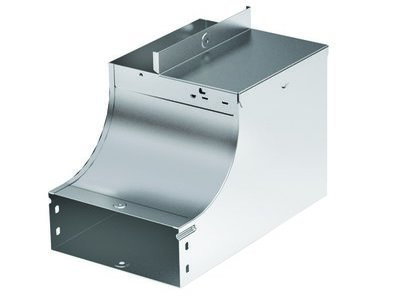

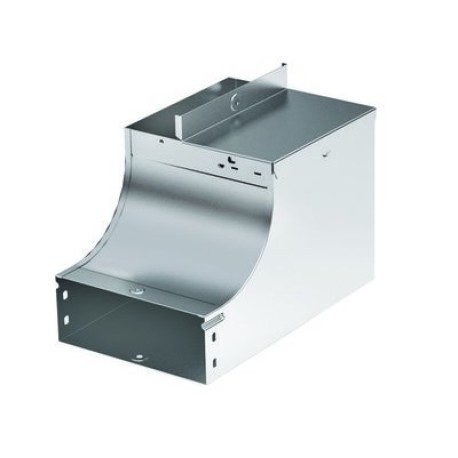

37593K | Угол-переходник CSSS вертикальный внутренний левый 90° 150х50, 1.0мм, с метизами и соединительными пластинами

Описание

Лотки и аксессуары системы "S5 Combitech" применяются для построения кабельных трасс, в том числе сложного конструктива – с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внутренний угол - переходник CSSS используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90° вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены. Угол применяется с лотками шириной 150 мм и высотой 50 мм. Толщина стали – 1 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира". В комплект уже включены соединительные пластины и необходимые для монтажа крепежные элементы.

Назначение:

Угол вертикальный внутренний CSSS 90° предназначен для организации поворота трассы лотков вверх на 90° с разворотом открытой части лотка вокруг своей оси на 90°. Совместим с лотками высотой 50 мм и основанием 150 мм.

Особенности:

• Надежная конструкция: Плавный изгиб угла предотвращает повреждение кабеля при прокладке, а ровная боковая часть аксессуара позволяет размещать трассу вдоль стены.
• Цинковое покрытие: Угол изготовлен из листовой стали, покрытой перед формовкой защитным слоем цинка для предотвращения коррозии.

Комплектация:

Угол поставляется в комплекте с крепежными элементами и соединительными пластинами:

• Пластина крепежная GTO H50 (код 37301R) - 4 шт.
• Пластина PTCE для заземления (код 37501R) - 4 шт.
• Винт с крестообразным шлицем М6×10 (код CM010610) - 20 шт.
• Гайка с насечкой М6 (код CM100600) - 20 шт.
• Винт для электрического соединения М5×8 (код CM030508) - 4 шт.
