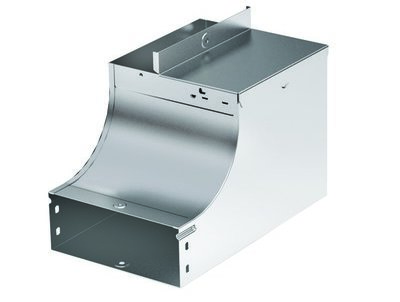

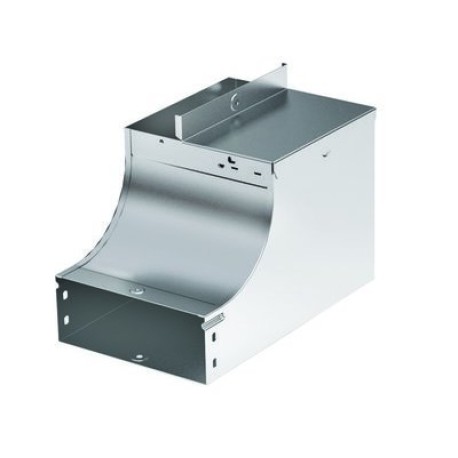

37594KHDZ | Угол-переходник CSSS вертикальный внутренний левый 90° 200х50, 1.0мм, с метизами и соединительными пластинами, горячеоцинкованное
- Артикул ДКС:
- 37594KHDZ
Каталоги и буклеты
-
Кабеленесущие системы металл
-
МЕГА каталог Вся продукция ДКС
-
Система металлических листовых лотков S5 Combitech
-
Система металлических лотков, монтажных элементов и креплений Combitech
-
Решения для судостроения
-
Система для организации рабочих мест
-
Соответствие системы "Combitech" стандартам ГОСТ
Чертежи, типовые альбомы
-
База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
-
База данных кабельных лотков для nanoCAD Инженерный BIM
-
Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"
-
Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
-
Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
-
Лента динамических блоков КНС Combitech
-
Система металлических лотков "S5 Combitech"
-
Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
-
Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
-
Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
Сертификаты
-
«B5 Combitech» Отказное письмо. Cистема опорных конструкций и монтажных устройств
-
«S5 Combitech» Сертификат соответствия TUV Annex
-
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки
Описание
Лотки и аксессуары системы "S5 Combitech" применяются для построения кабельных трасс, в том числе сложного конструктива – с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внутренний угол-переходник CSSS используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90о вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены.
Угол применяется с лотками шириной 200 мм и высотой 50 мм. В комплект уже включены соединительные пластины и необходимые для монтажа крепежные элементы. Он выполнен в специальном исполнении "Горячий цинк", которое отличает повышенная устойчивость к коррозии. Горячеоцинкованное изделие защищено от образования ржавчины на срок 30-50 лет (в зависимости от условий, в которых эксплуатируется изделие).
Назначение:
Угол вертикальный внутренний CSSS 90° предназначен для организации поворота трассы лотков вверх на 90° с разворотом открытой части лотка вокруг своей оси на 90°. Совместим с лотками высотой 50 мм и основанием 200 мм.
Особенности:
- Надежная конструкция: Плавный изгиб угла предотвращает повреждение кабеля при прокладке, а ровная боковая часть аксессуара позволяет размещать трассу вдоль стены.
- Горячеоцинкованное покрытие: Углы в специальном исполнении "Горячий цинк" отличаются повышенной стойкостью к коррозии. Изделия с таким покрытием могут применяться в условиях агрессивной среды, высокой влажности, частых осадков, солевого тумана.
Комплектация:
Угол поставляется в комплекте с крепежными элементами и соединительными пластинами:
- Пластина крепежная GTO H50 (код 37301RHDZL) - 4 шт.
- Пластина PTCE для заземления (код 37501R) - 4 шт.
- Винт с крестообразным шлицем М6×10 (код CM010610HDZ) - 20 шт.
- Гайка с насечкой М6 (код CM100600HDZ) - 20 шт.
- Винт для электрического соединения М5×8 (код CM030508HDZ) - 4 шт.
| Характеристики по стандарту ETIM | |
| Вид/ марка материала | Сталь |
| Внутр. радиус, мм | 130 |
| Защитное покрытие поверхности | Горячее цинкование |
| Изменение направления | Вертикально восходящий (внутренний) |
| Исполнение изгиба | Плавный изгиб |
| Материал | Сталь |
| Модель/исполнение | С соединит. разъемом в комплекте |
| Отклонение (угол) | 90° |
| Перфорация в основании для монтажа | Да |
| Перфорированная боковая стенка | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| С крышкой | Нет |
| Размеры | |
| Высота, мм | 50 |
| Радиус изгиба, мм | 130 |
| Толщина, мм | 1,0 |
| Ширина, мм | 200 |
| Технические характеристики | |
| Материал изделия | Сталь |
| Направление поворота | вертикальный внутренний |
| Покрытие изделия | Горячее цинкование |
| Серия угла | CSSS |
| Тип товара | Угол-переходник |
| Угол поворота | 90° |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1, Т1 |
| Материал | Сталь горячеоцинкованная погружением |
| Тип аксессуара | Угол вертикальный внутренний, переходник CSSS 90 |
| Тип продукции | Системные аксессуары |
| Применение | |
| Разворот лотка | Влево |
| Прочая информация | |
| Код ОКПД 2 | 25.11.23.119 |
| Код ТН ВЭД | 7326909807 |
| Серия | Листовые лотки «S5 Combitech» |
| Срок изготовления, дни | 185 |
| Страна производства | Россия |
| Тип ассортимента | заказной |
| Упаковка | |
| Упаковка | 1 |
| Штрихкод | 4690309507773 |
| Габаритные размеры | |
| Вес, кг | 2,58 |
| Объём, м³ | 0,01386 |
