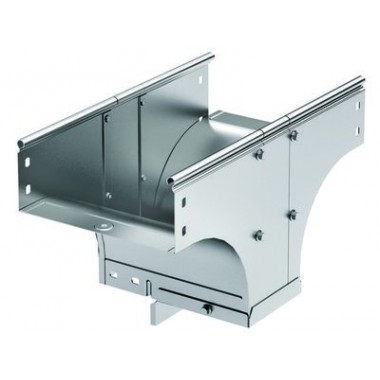

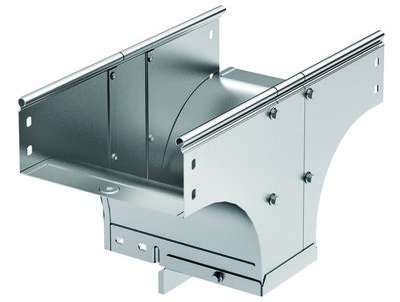

37620KHDZ | Ответвитель-переходник TDSR вертикальный 100/80мм, H80, 0.8мм, с метизами и соединительными пластинами, горячеоцинкованное

Описание

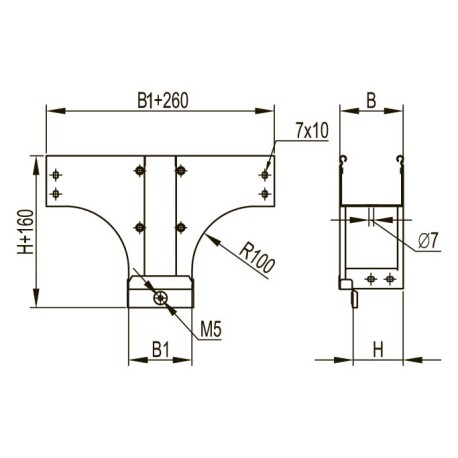

Ответвители – это аксессуары, облегчающие построение кабельных трасс сложной геометрии, с поворотами и изгибами. Они позволяют создавать ответвления кабельной трассы. Ответвитель-переходник TDSR имеет Т-образную форму и применяется для организации поворотов и ответвлений в вертикальной плоскости. Его конструктив обеспечивает плавный поворот и предупреждает повреждение кабеля при прокладке. При применении вместе с крышкой обеспечивается высокая степень пыле- и влагозащиты кабеля – до IP 44, и при этом простой доступ к кабелю, т.к. крышку можно снять при необходимости. Высота боковой стенки лотка – 80 мм, ширина в горизонтальном направлении – 100 мм, ширина в вертикальном направлении – 80 мм.
В комплект входят элементы, необходимые для качественного и надежного монтажа – соединительные пластины и крепежные элементы. Он выполнен в специальном исполнении "Горячий цинк", которое отличает повышенная устойчивость к коррозии. Горячеоцинкованное изделие защищено от образования ржавчины на срок 30-50 лет (в зависимости от условий, в которых эксплуатируется изделие).

Назначение:

Ответвитель-переходник вертикальный TDSR Т-образный предназначен для организации Т-образного отвода трассы лотков размером 100х80 вниз с разворотом открытой части лотка вокруг своей оси на 90° и переходом на трассу лотков 80х80.

Особенности:

• Разная ширина: Ширина основания отходящего вниз лотка меньше исходного;
• Горячеоцинкованное покрытие: Ответвители в специальном исполнении "Горячий цинк" отличаются повышенной стойкостью к коррозии. Изделия с таким покрытием могут применяться в условиях агрессивной среды, высокой влажности, частых осадков, солевого тумана.

Комплектация:

Ответвитель-переходник поставляется в комплекте с крепежными элементами и соединительными пластинами:

6 шт.

Арт. 37303RHDZL

Пластина соединительная GTO H80, 0.8мм, цинк-ламельное

3 шт.

Арт. 37501R

Пластина никелированная для заземления PTCE

30 шт.

Арт. CM010610HDZ

Винт с крестообразным шлицем М6х10, горячеоцинкованное

30 шт.

Арт. CM100600HDZ

Гайка с насечкой, препятствующей откручиванию М6, горячеоцинкованное
