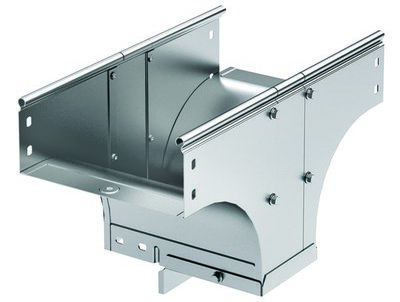

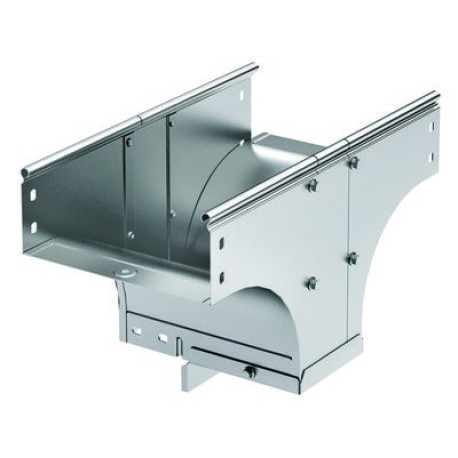

37621KZL | Ответвитель-переходник TDSR вертикальный 150/80мм, H80, 0.8мм, с метизами и соединительными пластинами, цинк-ламельное

Описание

Ответвители – это аксессуары, облегчающие построение кабельных трасс сложной геометрии, с поворотами и изгибами. Они позволяют создавать ответвления кабельной трассы. Ответвитель-переходник TDSR имеет Т-образную форму и применяется для организации поворотов и ответвлений в вертикальной плоскости. Его конструктив обеспечивает плавный поворот и предупреждает повреждение кабеля при прокладке. При применении вместе с крышкой обеспечивается высокая степень пыле- и влагозащиты кабеля – до IP 44, и при этом простой доступ к кабелю, т.к. крышку можно снять при необходимости.
Высота боковой стенки лотка – 80 мм, ширина в горизонтальном направлении – 150 мм, ширина в вертикальном направлении – 80 мм. В комплект входят элементы, необходимые для качественного и надежного монтажа – соединительные пластины и крепежные элементы. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.

Назначение:

Ответвитель-переходник вертикальный TDSR Т-образный предназначен для организации Т-образного отвода трассы лотков размером 150х80 вниз с разворотом открытой части лотка вокруг своей оси на 90° и переходом на трассу лотков 80х80.

Особенности:

• Разная ширина: Ширина основания отходящего вниз лотка меньше исходного;
• Цинк-ламельное покрытие: Ответвители в специальном исполнении "Цинк-ламель" имеют специальное покрытие из химически активной магниевой смолы с добавлением хлопьев цинка и алюминия, обеспечивающее электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.

Комплектация:

Ответвитель-переходник поставляется в комплекте с крепежными элементами и соединительными пластинами:

6 шт.

Арт. 37303RHDZL

Пластина соединительная GTO H80, 0.8мм, цинк-ламельное

3 шт.

Арт. 37501R

Пластина никелированная для заземления PTCE

30 шт.

Арт. CM010610HDZ

Винт с крестообразным шлицем М6х10, горячеоцинкованное

30 шт.

Арт. CM100600HDZ

Гайка с насечкой, препятствующей откручиванию М6, горячеоцинкованное
