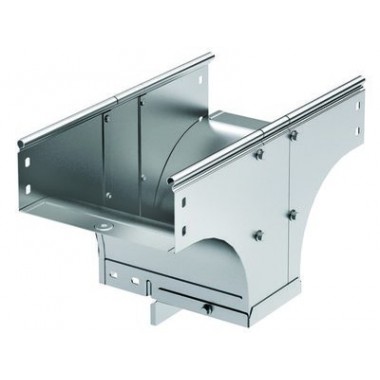

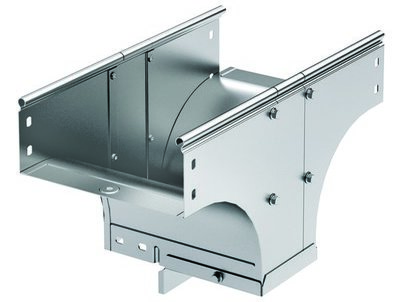

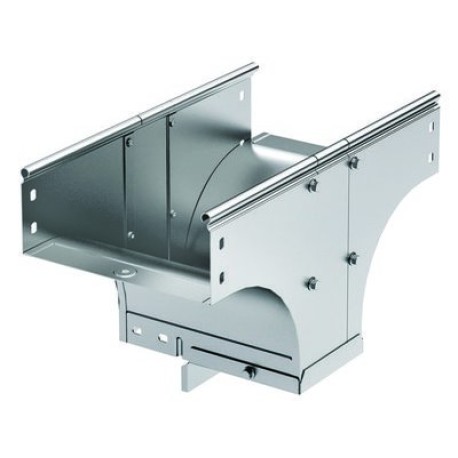

37622K | Ответвитель-переходник TDSR вертикальный 150/100мм, H80, 0.8мм, с метизами и соединительными пластинами

Описание

Ответвители – это аксессуары, облегчающие построение кабельных трасс сложной геометрии, с поворотами и изгибами. Они позволяют создавать ответвления кабельной трассы. Ответвитель - переходник TDSR имеет Т - образную форму и применяется для организации поворотов и ответвлений в вертикальной плоскости. Его конструктив обеспечивает плавный поворот и предупреждает повреждение кабеля при прокладке. При применении вместе с крышкой обеспечивается высокая степень пыле - и влагозащиты кабеля – до IP 44, и при этом простой доступ к кабелю, т.к. крышку можно снять при необходимости. Исполнение – "сталь, оцинкованная по методу Сендзимира". Высота боковой стенки лотка – 80 мм, ширина в горизонтальном направлении – 150 мм, ширина в вертикальном направлении – 100 мм. В комплект входят элементы, необходимые для качественного и надежного монтажа – соединительные пластины и крепежные элементы.

Назначение:

Ответвитель-переходник вертикальный TDSR Т-образный предназначен для организации Т-образного отвода трассы лотков размером 150х80 вниз с разворотом открытой части лотка вокруг своей оси на 90° и переходом на трассу лотков 100х80.

Особенности:

• Разная ширина: Ширина основания отходящего вниз лотка меньше исходного;
• Цинковое покрытие: Ответвитель изготовлен из листовой стали, покрытой перед формовкой защитным слоем цинка для предотвращения коррозии.

Комплектация:

Ответвитель-переходник поставляется в комплекте с крепежными элементами и соединительными пластинами:

6 шт.

Арт. 37303R

Пластина соединительная GTO H80, 0.8мм

3 шт.

Арт. 37501R

Пластина никелированная для заземления PTCE

30 шт.

Арт. CM010610

Винт с крестообразным шлицем М6х10

30 шт.

Арт. CM100600

Гайка с насечкой, препятствующей откручиванию М6
