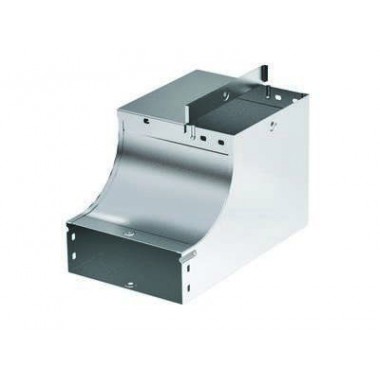

37661HDZ | Угол-переходник CSSD вертикальный внутренний правый 90° 100х50, 1.0мм, горячеоцинкованное
Производитель:
ДКС
Артикул ДКС:
37661HDZ
- Артикул ДКС:
- 37661HDZ
Наличие
Снят с производства
Чертежи
-
База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
-
База данных кабельных лотков для nanoCAD Инженерный BIM
-
Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"
-
Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
-
Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
-
Лента динамических блоков КНС Combitech
-
Система металлических лотков "S5 Combitech"
-
Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
-
Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
Сертификаты
-
«B5 Combitech» Отказное письмо. Cистема опорных конструкций и монтажных устройств
-
«S5 Combitech» Сертификат соответствия TUV Annex
-
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки
| Характеристики по стандарту ETIM | |
| NATO монтажные отверстия | Нет |
| Вид/ марка материала | Прочее |
| Внутр. радиус, мм | 130 |
| Защитное покрытие поверхности | Горячее цинкование |
| Изменение направления | Вертикально восходящий (внутренний) |
| Исполнение для больших расстояний (усиленный) | Нет |
| Материал | Сталь |
| Модель/исполнение | Без соединит. разъема |
| Нержавеющая сталь травлёная | Нет |
| Отклонение (угол) | 90° |
| Перфорация в основании для монтажа | Да |
| Перфорированная боковая стенка | Нет |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Размеры | |
| Высота, мм | 50 |
| Радиус изгиба, мм | 130 |
| Толщина, мм | 1,0 |
| Ширина, мм | 100 |
| Технические характеристики | |
| Материал изделия | Сталь |
| Направление поворота | вертикальный внутренний |
| Покрытие изделия | Горячее цинкование |
| Серия угла | CSSD |
| Тип товара | Угол-переходник |
| Угол поворота | 90° |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1, Т1 |
| Применение | |
| Разворот лотка | Вправо |
| Прочая информация | |
| Серия | S5 Combitech |
| Серия дочерняя | CSSD 90 |
| Срок изготовления, дни | 45 |
| Страна производства | Россия |
| Тип ассортимента | заказной |
| Габаритные размеры | |
| Вес, кг | 1,04 |
| Объём, м³ | 0,0054731 |
