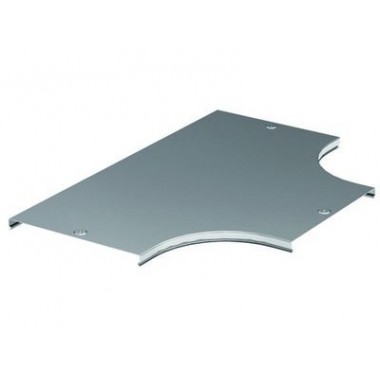

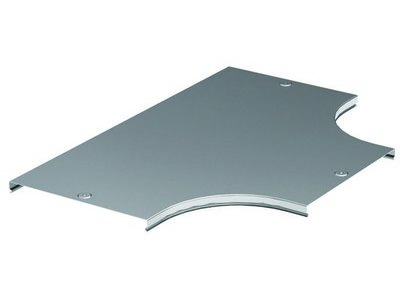

38044HDZ | Крышка на ответвитель DPT 200, 0.8мм, горячеоцинкованное
- Артикул ДКС:
- 38044HDZ
Каталоги и буклеты
-
Кабеленесущие системы металл
-
Решения для судостроения
Чертежи, типовые альбомы
-
База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
-
База данных кабельных лотков для nanoCAD Инженерный BIM
-
Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
-
Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
-
Лента динамических блоков КНС Combitech
-
Система металлических лотков "S5 Combitech"
-
Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
-
Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
-
Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
-
Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
-
Типовой альбом DKC-2025.COMBITECH «Опорные конструкции, узлы монтажа лотков и аксессуары»
Сертификаты
-
«B5 Combitech» Отказное письмо. Cистема опорных конструкций и монтажных устройств
-
«S5 Combitech» Сертификат соответствия TUV Annex
-
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки
Описание
Аксессуары, входящие в систему "S5 Combitech", облегчают построение кабельных трасс и их адаптацию под любые задачи. Крышка на ответвитель DPT легко и надежно крепится, предотвращая попадание влаги и крупных частиц внутрь лотка – при этом кабель оказывается надежно защищен от повреждений и неблагоприятных условий. При применении крышки вместе с неперфорированными аксессуарами достигается высокая степень пыле- и влагозащиты – IP 44. При необходимости можно на время снять ее для доступа к кабелю – для этого не требуется специальных инструментов.
Ширина – 200 мм. Исполнение – "Горячий цинк". Это специальное исполнение, которое отличается повышенной устойчивостью к коррозии. Изделия с таким покрытием можно применять даже в условиях агрессивной среды, повышенной влажности, солевого тумана.
Назначение:
Крышка обеспечивает дополнительную защиту трассы лотков от внешних воздействий и применяется с горизонтальными Т-образными ответвителями высотой 50 / 80 / 100 мм и шириной 200 мм.
Особенности:
- Горячеоцинкованное покрытие: Крышки в специальном исполнении "Горячий цинк" отличаются повышенной стойкостью к коррозии. Изделия с таким покрытием могут применяться в условиях агрессивной среды, высокой влажности, частых осадков, солевого тумана.
Комплектация:
Крышка поставляется в комплекте с монтажными асксессуарами:
- Пластина PTCE для заземления (код 37501R) - 3 шт.
- Винт для электрического соединения М5×8 (код CM030508HDZ) - 6 шт.
| Характеристики по стандарту ETIM | |
| Защитное покрытие поверхности | Горячее цинкование |
| Материал | Сталь |
| Нержавеющая сталь травлёная | Да |
| Подходит для (листового) кабельного лотка | Да |
| Подходит для лестничного лотка | Да |
| Тип крепления | Защелкивание |
| Цвет | Светло-серый |
| Размеры | |
| Толщина, мм | 0,8 |
| Ширина, мм | 200 |
| Технические характеристики | |
| Материал изделия | Сталь |
| Покрытие изделия | Горячее цинкование |
| Тип товара | Крышка ответвителя |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1, Т1 |
| Материал | Сталь горячеоцинкованная погружением |
| Тип аксессуара | Крышка на ответвитель Т-образный горизонтальный |
| Тип продукции | Крышки для системных аксессуаров |
| Применение | |
| Серия изделия | DPT |
| Прочая информация | |
| Код ОКПД 2 | 25.11.23.119 |
| Код ТН ВЭД | 7326909807 |
| Серия | Листовые лотки «S5 Combitech» |
| Срок изготовления, дни | 999 |
| Страна производства | Россия |
| Тип ассортимента | заказной |
| Упаковка | |
| Штука | 1 |
| Штрихкод | 4690309182680 |
| Габаритные размеры | |
| Вес, кг | 0,91 |
| Объём, м³ | 0,00228 |
