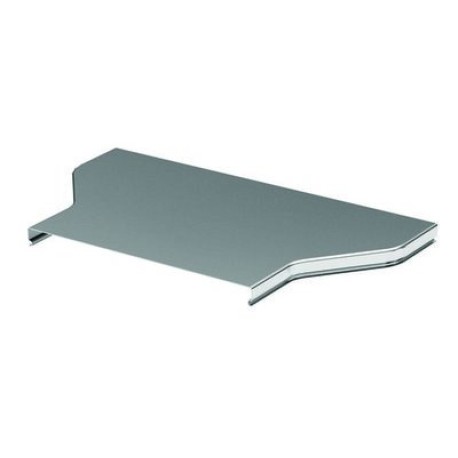

38088ZL | Крышка на переходник RRC центральный 300/150мм, 0.8мм, цинк-ламельное
- Артикул ДКС:
- 38088ZL
Каталоги и буклеты
-
Кабеленесущие системы металл
-
Решения для судостроения
Чертежи, типовые альбомы
-
База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
-
База данных кабельных лотков для nanoCAD Инженерный BIM
-
Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
-
Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
-
Лента динамических блоков КНС Combitech
-
Система металлических лотков "S5 Combitech"
-
Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
-
Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
-
Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
-
Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
-
Типовой альбом DKC-2025.COMBITECH «Опорные конструкции, узлы монтажа лотков и аксессуары»
Сертификаты
-
«B5 Combitech» Отказное письмо. Cистема опорных конструкций и монтажных устройств
-
«S5 Combitech» Сертификат соответствия TUV Annex
-
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки
Описание
Аксессуары, входящие в систему "S5 Combitech", облегчают построение кабельных трасс и их адаптацию под любые задачи. Крышка на симметричный переходник RRC легко и надежно фиксируется, защищая кабель от негативного воздействия воды и крупных частиц. При применении крышки вместе с неперфорированными аксессуарами достигается высокая степень пыле- и влагозащиты – IP 44. При необходимости крышку можно на время снять для доступа к кабелю – для этого не требуется специальных инструментов.
Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия. Крышка подходит для переходника с ширины 300 мм на ширину 150 мм.
Назначение:
Крышка обеспечивает дополнительную защиту трассы лотков от внешних воздействий и применяется с симметричными переходниками RRC 300/150.
Особенности:
- Надежная конструкция: Крышка на симметричный переходник RRC легко и надежно фиксируется, защищая кабель от негативного воздействия воды и крупных частиц.
- Высокая степень влагозащиты: При применении крышки вместе с неперфорированными аксессуарами достигается высокая степень пыле- и влагозащиты – IP44.
- Удобное обслуживание: При необходимости крышку можно на время снять для доступа к кабелю – для этого не требуется специальных инструментов.
- Цинк-ламельное покрытие: Крышки в специальном исполнении "Цинк-ламель" имеют специальное покрытие из химически активной магниевой смолы с добавлением хлопьев цинка и алюминия, обеспечивающее электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
Комплектация:
Крышка поставляется в комплекте с монтажными асксессуарами:
- Пластина PTCE для заземления (код 37501R) - 2 шт.
- Винт для электрического соединения М5×8 (код CM030508HDZ) - 4 шт.
| Характеристики по стандарту ETIM | |
| Защитное покрытие поверхности | Цинк-ламельное покрытие |
| Конструктивное исполнение | Симметричная редукция |
| Материал | Сталь |
| Нержавеющая сталь травлёная | Да |
| Подходит для (листового) кабельного лотка | Да |
| Подходит для лестничного лотка | Да |
| Тип крепления | Защелкивание |
| Цвет | Светло-серый |
| Ширина (большая), мм | 300 |
| Ширина (уменьшения), мм | 150 |
| Размеры | |
| Толщина, мм | 0,8 |
| Ширина после перехода, мм | 150 |
| Ширина, мм | 300 |
| Технические характеристики | |
| Материал изделия | Сталь |
| Покрытие изделия | Цинк-ламельное |
| Тип товара | Крышка переходника центрального |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1, Т1 |
| Материал | Сталь с цинк-ламельным покрытием |
| Тип аксессуара | Крышка на переходник симметричный |
| Тип продукции | Крышки для системных аксессуаров |
| Применение | |
| Серия изделия | RRC |
| Прочая информация | |
| Код ОКПД 2 | 25.11.23.119 |
| Код ТН ВЭД | 7326909807 |
| Серия | Листовые лотки «S5 Combitech» |
| Срок изготовления, дни | 999 |
| Страна производства | Россия |
| Тип ассортимента | заказной |
| Упаковка | |
| Штука | 1 |
| Штрихкод | 4690309322451; 4690309322451 |
| Габаритные размеры | |
| Вес, кг | 0,45 |
| Объём, м³ | 0,0009 |
