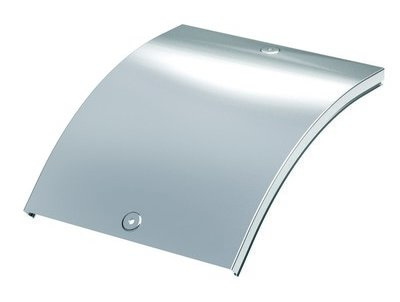

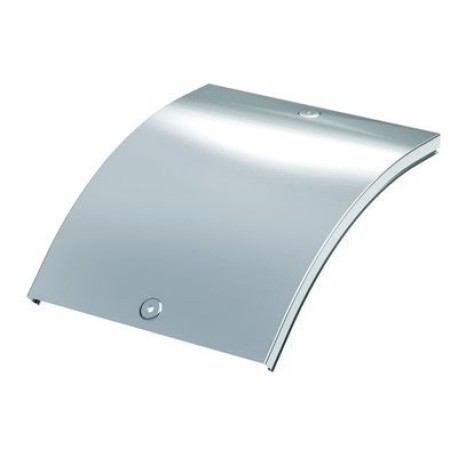

38262 | Крышка на угол CD вертикальный внешний 45° 100, 0.8мм
- Артикул ДКС:
- 38262
Каталоги и буклеты
-
Кабеленесущие системы металл
-
Решения для судостроения
Чертежи, типовые альбомы
-
База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
-
База данных кабельных лотков для nanoCAD Инженерный BIM
-
Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
-
Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
-
Лента динамических блоков КНС Combitech
-
Система металлических лотков "S5 Combitech"
-
Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
-
Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
-
Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
-
Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
-
Типовой альбом DKC-2025.COMBITECH «Опорные конструкции, узлы монтажа лотков и аксессуары»
Сертификаты
-
«B5 Combitech» Отказное письмо. Cистема опорных конструкций и монтажных устройств
-
«S5 Combitech» Сертификат соответствия TUV Annex
-
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки
Описание
Входящие в состав системы листовых лотков "S5 Combitech" аксессуары упрощают построение кабельных трасс под любые задачи и обеспечивают проложенному кабелю надежную защиту. Для того, чтобы уберечь трассу от воздействия влаги и попадания мусора внутрь лотка, рекомендуется применять неперфорированные аксессуары вместе с крышками. При этом достигается высокая степень пыле - и влагозащиты IP 44. Если возникает необходимость получить доступ к кабелю, крышка легко снимается. Крышка CD 45 на вертикальный внешний угол 45° имеет длину 221 мм и ширину 100 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира".
Назначение:
Крышка обеспечивает дополнительную защиту трассы лотков от внешних воздействий и применяется с вертикальными внешними углами 45° высотой 50 / 80 / 100 мм и шириной 100 мм.
Особенности:
- Цинковое покрытие: Крышки изготовлены из листовой стали, покрытой перед формовкой защитным слоем цинка для предотвращения коррозии.
Комплектация:
Крышка поставляется в комплекте с монтажными асксессуарами:
| Характеристики по стандарту ETIM | |
| Вид/ марка материала | Сталь |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Материал | Сталь |
| Отклонение (угол) | 45° |
| Подходит для (листового) кабельного лотка | Да |
| Подходит для лестничного лотка | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Подходит для проволочного лотка | Да |
| Тип крепления | Защелкивание |
| Цвет | Светло-серый |
| Шарнирный (-ая) | Да |
| Размеры | |
| Длина, мм | 221 |
| Толщина, мм | 0,8 |
| Ширина, мм | 100 |
| Технические характеристики | |
| Материал изделия | Сталь |
| Направление поворота | вертикальный внешний |
| Покрытие изделия | Оцинковка по Сендзимиру |
| Серия угла | CD |
| Тип товара | Крышка угла |
| Угол поворота | 45° |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2, Т2 |
| Материал | Сталь оцинкованная по методу Сендзимира |
| Тип аксессуара | Крышка на угол вертикальный внешний 45 градусов |
| Тип продукции | Крышки для системных аксессуаров |
| Прочая информация | |
| Код ОКПД 2 | 25.11.23.119 |
| Код ТН ВЭД | 7326909807 |
| Серия | Листовые лотки «S5 Combitech» |
| Срок изготовления, дни | 999 |
| Страна производства | Италия |
| Тип ассортимента | заказной |
| Упаковка | |
| Штука | 1 |
| Коробка | 10 |
| Штрихкод | 4690309139103 |
| Габаритные размеры | |
| Вес, кг | 0,21 |
| Объём, м³ | 0,00225 |
