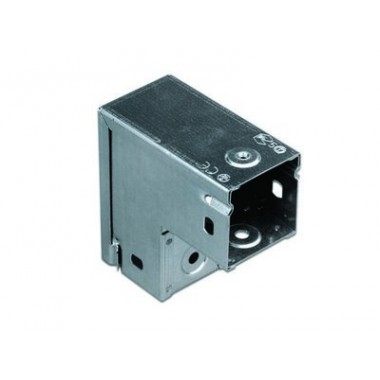

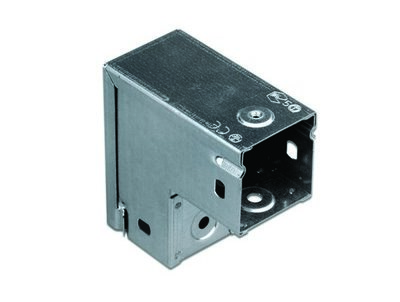

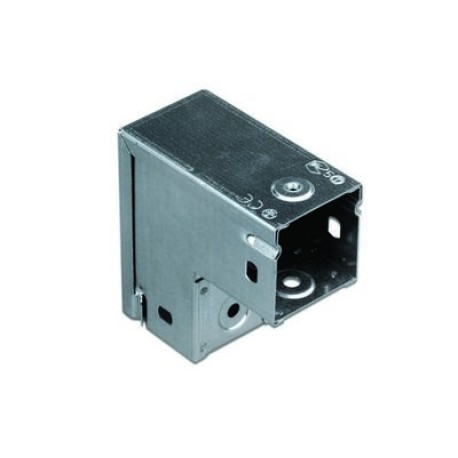

39002 | Угол глухой вертикальный внешний 90° 50х50, 0.8мм
Производитель:
ДКС
Артикул ДКС:
39002
- Артикул ДКС:
- 39002
Розничная цена
3 565,06 ₽/шт
за 1 шт, с НДС 22%
Оптовая цена
после регистрации
Наличие
Под заказ — срок изготовления уточнит менеджер
Каталоги и буклеты
-
Кабеленесущие системы металл
-
МЕГА каталог Вся продукция ДКС
-
Система металлических листовых лотков S5 Combitech
-
Система металлических лотков, монтажных элементов и креплений Combitech
-
Решения для судостроения
-
Система для организации рабочих мест
-
Соответствие системы "Combitech" стандартам ГОСТ
Чертежи, типовые альбомы
-
База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
-
База данных кабельных лотков для nanoCAD Инженерный BIM
-
Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"
-
Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
-
Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
-
Лента динамических блоков КНС Combitech
-
Система металлических лотков "S5 Combitech"
-
Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
-
Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
-
Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
-
Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
-
Типовой альбом DKC-2025.COMBITECH «Опорные конструкции, узлы монтажа лотков и аксессуары»
Сертификаты
-
«B5 Combitech» Отказное письмо. Cистема опорных конструкций и монтажных устройств
-
«S5 Combitech» Сертификат соответствия TUV Annex
-
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки
Описание

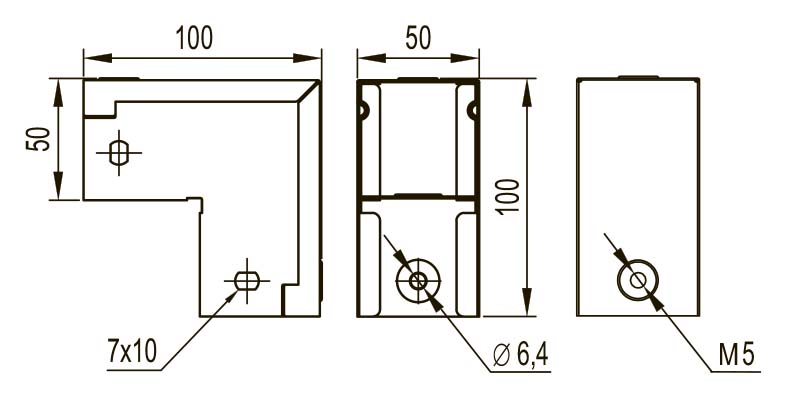

Глухой вертикальный угол 90° – это закрытый аксессуар для поворота трассы под прямым углом в вертикальной плоскости (вниз). Применяется в особенных случаях. Например, когда лоток используется в качестве настенного кабельного канала, или при обвязке оборудования. Конструкция элемента предотвращает возможное повреждение кабеля. Толщина стали – 0,8 мм. Высота - 100 мм, ширина - 50 мм, высота – 50 мм. Исполнение - "сталь, оцинкованная по методу Сендзимира".
Назначение:
Глухой вертикальный угол 90° предназначен для организации поворота кабельной трассы под прямым углом в вертикальной плоскости (вниз). Этот закрытый аксессуар предназначен для использования в особенных случаях, например, когда лоток используется в качестве настенного кабельного канала, или при обвязке оборудования.
Особенности:
- Надежная конструкция: Конструкция угла предотвращает возможное повреждение кабеля.
- Цинковое покрытие: Угол изготовлен из листовой стали, покрытой перед формовкой защитным слоем цинка для предотвращения коррозии.
| Характеристики по стандарту ETIM | |
| Вид/ марка материала | Сталь |
| Внутр. радиус, мм | 90 |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Исполнение изгиба | Плавный изгиб |
| Материал | Сталь |
| Модель/исполнение | Без соединит. разъема |
| Отклонение (угол) | 90° |
| Перфорация в основании для монтажа | Да |
| Перфорированная боковая стенка | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| С крышкой | Нет |
| Размеры | |
| Высота, мм | 50 |
| Радиус изгиба, мм | 90 |
| Толщина, мм | 0,8 |
| Ширина, мм | 50 |
| Технические характеристики | |
| Материал изделия | Сталь |
| Направление поворота | вертикальный внешний |
| Покрытие изделия | Оцинковка по Сендзимиру |
| Тип товара | Угол |
| Угол поворота | 90° |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2, Т2 |
| Материал | Сталь оцинкованная по методу Сендзимира |
| Тип аксессуара | Угол вертикальный внешний 90 градусов |
| Тип продукции | Системные аксессуары |
| Прочая информация | |
| Код ОКПД 2 | 25.11.23.119 |
| Код ТН ВЭД | 7326909807 |
| Серия | Листовые лотки «S5 Combitech» |
| Срок изготовления, дни | 999 |
| Страна производства | Италия |
| Тип ассортимента | заказной |
| Упаковка | |
| Штука | 1 |
| Мастер | 46 |
| Штрихкод | 4690309200711 |
| Габаритные размеры | |
| Вес, кг | 0,25 |
| Объём, м³ | 0,0005 |
