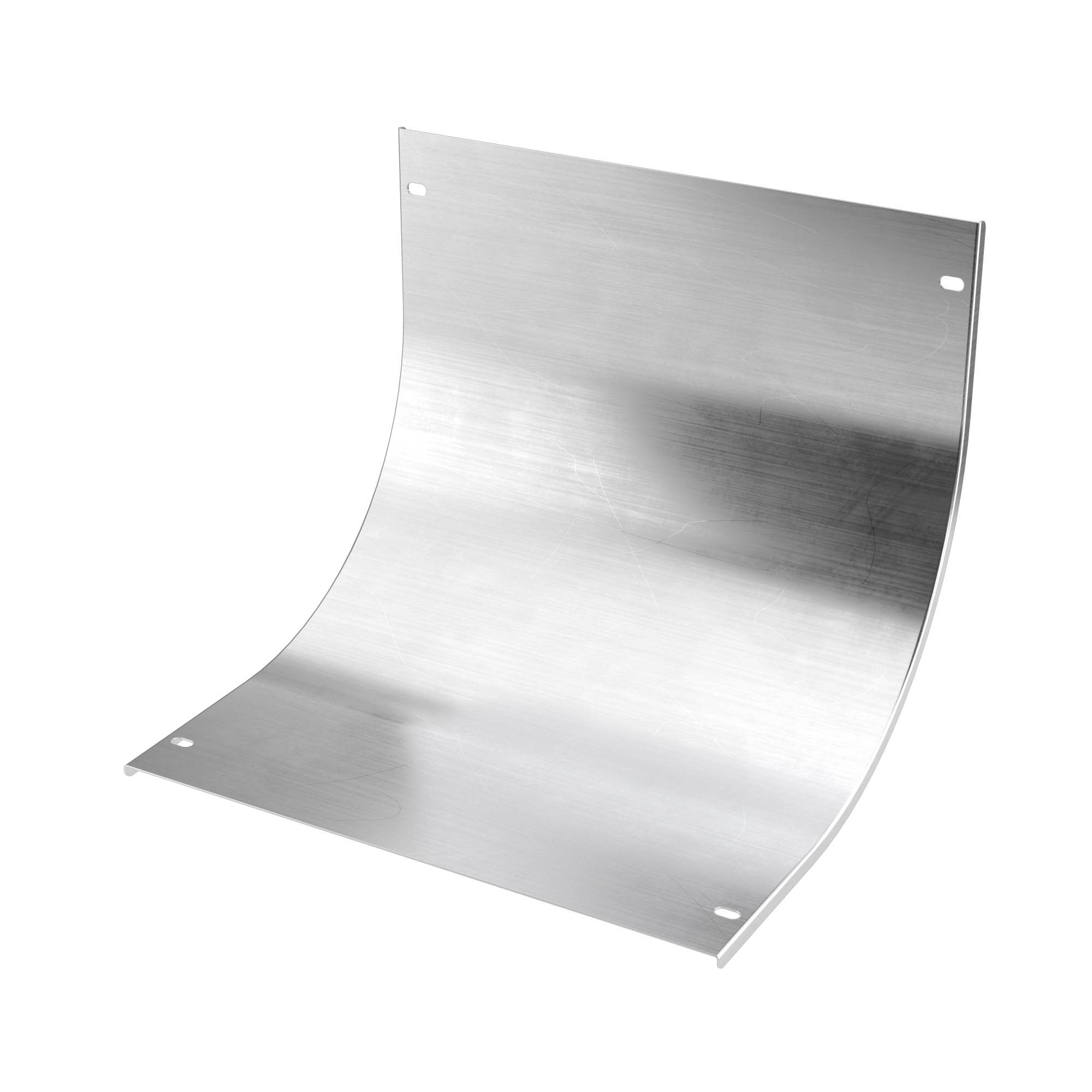

AKSIM505K | Крышка на угол CS вертикальный внутренний 90° 50х50, 1.5мм, с метизами, алюминий
- Артикул ДКС:
- AKSIM505K
Каталоги и буклеты
-
Кабеленесущие системы металл
-
МЕГА каталог Вся продукция ДКС
-
Система металлических листовых лотков S5 Combitech
-
Система металлических лотков, монтажных элементов и креплений Combitech
-
Решения для судостроения
Чертежи
-
База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
-
База данных кабельных лотков для nanoCAD Инженерный BIM
-
Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"
-
Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
-
Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
-
Лента динамических блоков КНС Combitech
-
Система металлических лотков "S5 Combitech"
-
Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
-
Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
Сертификаты
-
«B5 Combitech» Отказное письмо. Cистема опорных конструкций и монтажных устройств
-
«S5 Combitech» Сертификат соответствия TUV Annex
-
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки
Описание
Крышка угла вертикального внутреннего 90° предназначена для защиты кабельной трассы от внешних воздействий. Аксессуары из алюминиевого сплава применяются при прокладке кабеля на объектах с повышенным воздействием агрессивных сред. Использование решений из алюминия позволяет значительно снизить общий вес кабельной трассы. Крышка применяется с алюминиевыми лотками линейки "S5 Combitech" с высотой борта 50 мм и шириной основания 50 мм. Толщина металла - 1,5 мм. Аксессуар поставляется в комплекте со всеми необходимыми для монтажа метизами и крепежными элементами.
Назначение:
Крышка обеспечивает дополнительную защиту трассы лотков от внешних воздействий и применяется с вертикальными внутренними алюминиевыми углами 90° высотой 50 мм и шириной 50 мм.
Особенности:
- Алюминиевый сплав: Крышки в специальном исполнении из алюминиевого сплава применяются при прокладке кабеля на объектах с повышенным воздействием агрессивных сред. Использование решений из алюминия позволяет значительно снизить общий вес кабельной трассы.
Комплектация:
Крышка поставляется в комплекте с крепежными элементами.
| Характеристики по стандарту ETIM | |
| Изменение направления | Вертикально восходящий (внутренний) |
| Материал | Алюминий |
| Отклонение (угол) | 90° |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Тип крепления | Привинчивание |
| Цвет | Светло-серый |
| Размеры | |
| Высота, мм | 50 |
| Толщина, мм | 1,5 |
| Ширина, мм | 50 |
| Технические характеристики | |
| Материал изделия | Алюминий |
| Направление поворота | вертикальный внутренний |
| Покрытие изделия | Без покрытия |
| Серия угла | CS |
| Тип товара | Крышка угла |
| Угол поворота | 90° |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1, Т1 |
| Тип аксессуара | Крышка на угол вертикальный внутренний 90 градусов |
| Тип продукции | Крышки для системных аксессуаров |
| Прочая информация | |
| Код ТН ВЭД | 7616999008 |
| Серия | Листовые лотки «S5 Combitech» |
| Срок изготовления, дни | 70 |
| Страна производства | Россия |
| Тип ассортимента | заказной |
| Упаковка | |
| Упаковка | 1 |
