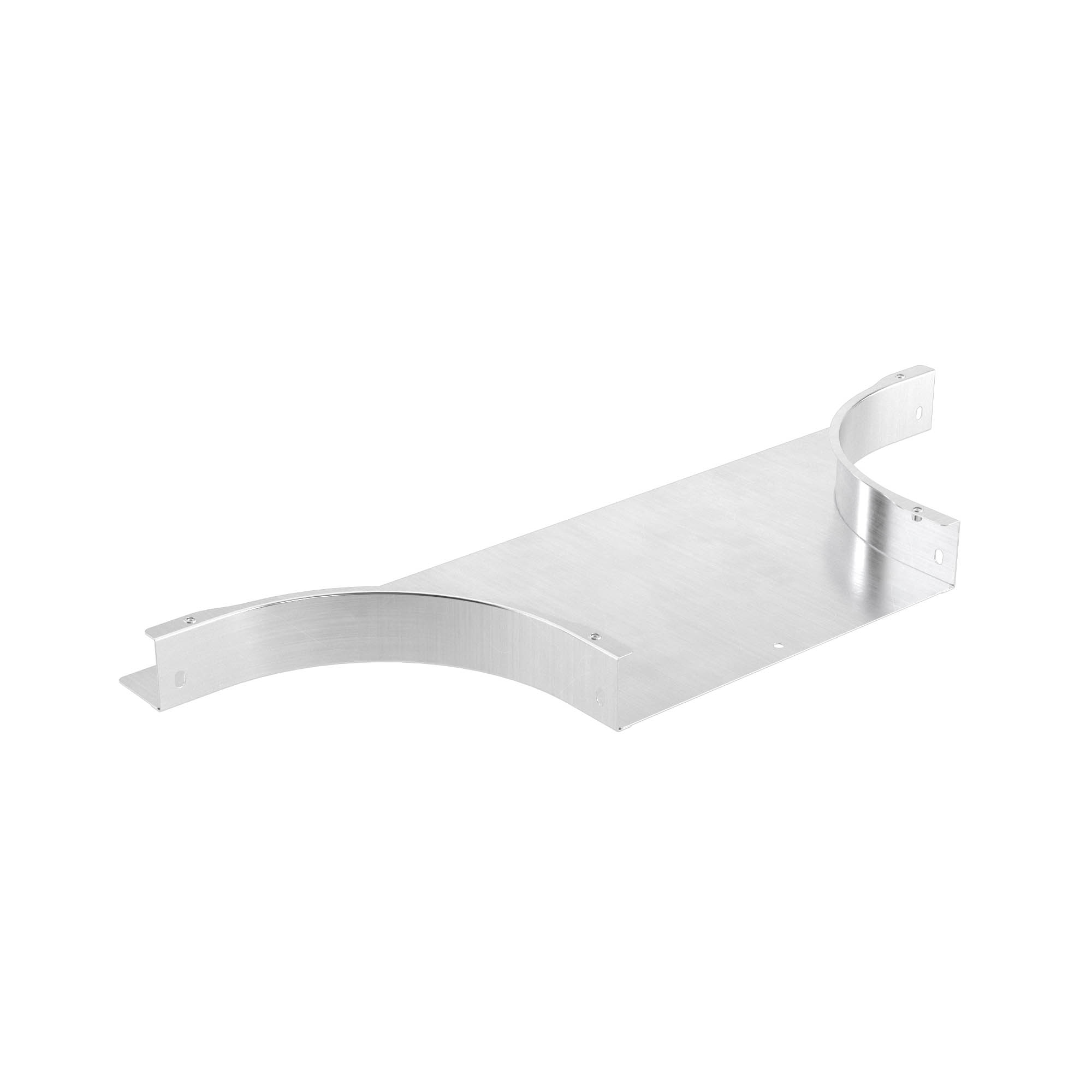

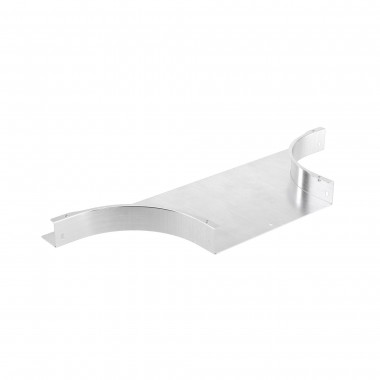

ASFM510K | Ответвитель DL 100х50, 1.5мм, с метизами и соединительными пластинами, алюминий
- Артикул ДКС:
- ASFM510K
Каталоги и буклеты
-
Кабеленесущие системы металл
-
МЕГА каталог Вся продукция ДКС
-
Система металлических листовых лотков S5 Combitech
-
Система металлических лотков, монтажных элементов и креплений Combitech
-
Решения для судостроения
Чертежи
-
База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
-
База данных кабельных лотков для nanoCAD Инженерный BIM
-
Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"
-
Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
-
Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
-
Лента динамических блоков КНС Combitech
-
Система металлических лотков "S5 Combitech"
-
Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
-
Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
Сертификаты
-
«B5 Combitech» Отказное письмо. Cистема опорных конструкций и монтажных устройств
-
«S5 Combitech» Сертификат соответствия TUV Annex
-
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки
Описание
Ответвитель универсальный предназначен для организации пересечения и отводов кабельной трассы в горизонтальной плоскости. Аксессуары из алюминиевого сплава применяются при прокладке кабеля на объектах с повышенным воздействием агрессивных сред. Использование решений из алюминия позволяет значительно снизить общий вес кабельной трассы. Ответвитель применяется с алюминиевыми лотками линейки "S5 Combitech" с высотой борта 50 мм и шириной основания 100 мм. Толщина металла - 1,5 мм. Аксессуар поставляется в комплекте со всеми необходимыми для монтажа метизами и крепежными элементами.
Назначение:
Ответвитель универсальный DL предназначен для организации как Т-образного, так и Х-образного отвода трассы в горизонтальной плоскости, либо Т-образного ответвления вниз в вертикальной плоскости при условии монтажа без крышки. Совместим с алюминиевыми лотками высотой 50 мм и основанием 100 мм.
Особенности:
- Надежный монтаж: Для монтажа крышек в аксессуарах установлены резьбовые заклепки.
- Алюминиевый сплав: Ответвители в специальном исполнении из алюминиевого сплава применяются при прокладке кабеля на объектах с повышенным воздействием агрессивных сред. Использование решений из алюминия позволяет значительно снизить общий вес кабельной трассы.
Комплектация:
Ответвитель поставляется в комплекте с крепежными элементами и соединительными пластинами.
| Характеристики по стандарту ETIM | |
| NATO монтажные отверстия | Да |
| Вид/ марка материала | Сталь |
| Защитное покрытие поверхности | Без покрытия (голый) |
| Исполнение для больших расстояний (усиленный) | Да |
| Материал | Алюминий |
| Модель/исполнение | С соединит. разъемом в комплекте |
| Нержавеющая сталь травлёная | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Цвет | Светло-серый |
| Размеры | |
| Высота, мм | 50 |
| Толщина, мм | 1,5 |
| Ширина отвода, мм | 100 |
| Ширина, мм | 100 |
| Технические характеристики | |
| Материал изделия | Алюминий |
| Покрытие изделия | Без покрытия |
| Тип товара | Ответвитель |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1, Т1 |
| Материал | Алюминий |
| Тип аксессуара | Ответвитель универсальный |
| Тип продукции | Системные аксессуары |
| Применение | |
| Направление отвода | В сторону |
| Серия изделия | DL |
| Форма ответвителя | Врезной |
| Прочая информация | |
| Код ТН ВЭД | 7616999008 |
| Серия | Листовые лотки «S5 Combitech» |
| Срок изготовления, дни | 70 |
| Страна производства | Россия |
| Тип ассортимента | заказной |
| Упаковка | |
| Упаковка | 1 |
