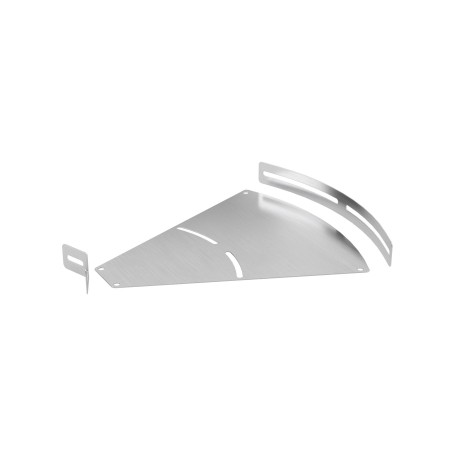

ASVH540K | Угол CPO горизонтальный изменяемый 0-45° 400х50, 2.0мм, с метизами, алюминий
- Артикул ДКС:
- ASVH540K
Каталоги и буклеты
-
Кабеленесущие системы металл
-
МЕГА каталог Вся продукция ДКС
-
Система металлических листовых лотков S5 Combitech
-
Система металлических лотков, монтажных элементов и креплений Combitech
-
Решения для судостроения
Чертежи, типовые альбомы
-
База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
-
База данных кабельных лотков для nanoCAD Инженерный BIM
-
Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"
-
Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
-
Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
-
Лента динамических блоков КНС Combitech
-
Система металлических лотков "S5 Combitech"
-
Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
-
Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
-
Типовой альбом DKC-2025.COMBITECH «Опорные конструкции, узлы монтажа лотков и аксессуары»
Сертификаты
-
«B5 Combitech» Отказное письмо. Cистема опорных конструкций и монтажных устройств
-
«S5 Combitech» Сертификат соответствия TUV Annex
-
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки
Описание
Горизонтальный изменяемый угол 0 - 45° служит для формирования поворота трассы под произвольным углом в пределах 45° в горизонтальной плоскости. Аксессуары из алюминиевого сплава применяются при прокладке кабеля на объектах с повышенным воздействием агрессивных сред. Использование решений из алюминия позволяет значительно снизить общий вес кабельной трассы. Угол применяется с алюминиевыми лотками линейки "S5 Combitech" с высотой борта 50 мм и шириной основания 400 мм. Толщина металла - 2 мм. Аксессуар поставляется в комплекте со всеми необходимыми для монтажа метизами и крепежными элементами.
Назначение:
Угол горизонтальный изменяемый СРО 0-45° предназначен для организации поворота трассы лотков в горизонтальной плоскости на угол от 0° до 45°. Совместим с лотками высотой 50 мм и основанием 400 мм.
Особенности:
- Надежный монтаж: Для монтажа крышек в аксессуарах установлены резьбовые заклепки.
- Алюминиевый сплав: Углы в специальном исполнении из алюминиевого сплава применяются при прокладке кабеля на объектах с повышенным воздействием агрессивных сред. Использование решений из алюминия позволяет значительно снизить общий вес кабельной трассы.
Комплектация:
Угол поставляется в комплекте с крепежными элементами.
| Характеристики по стандарту ETIM | |
| Изменение направления | Горизонтальн. |
| Исполнение изгиба | Плавный изгиб |
| Материал | Алюминий |
| Модель/исполнение | С соединит. разъемом в комплекте |
| Отклонение (угол) | Регулируемый |
| Перфорация в основании для монтажа | Да |
| Перфорированная боковая стенка | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| С крышкой | Нет |
| Размеры | |
| Высота, мм | 50 |
| Толщина, мм | 2,0 |
| Ширина, мм | 400 |
| Технические характеристики | |
| Материал изделия | Алюминий |
| Направление поворота | горизонтальный |
| Покрытие изделия | Без покрытия |
| Серия угла | CPO |
| Тип товара | Угол |
| Угол поворота | 0–45° (изменяемый) |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1, Т1 |
| Материал | Алюминий |
| Тип аксессуара | Горизонтальный изменяемый угол CPO 0-45 градусов |
| Тип продукции | Системные аксессуары |
| Прочая информация | |
| Код ТН ВЭД | 7616999008 |
| Серия | Листовые лотки «S5 Combitech» |
| Срок изготовления, дни | 70 |
| Страна производства | Россия |
| Тип ассортимента | заказной |
| Упаковка | |
| Упаковка | 1 |
| Наименование | Артикул | Наличие | Цена | ||
|---|---|---|---|---|---|
 |
Арт. AKSVH400
Крышка на угол CPO горизонтальный изменяемый 0-45° 400, 2.0мм, алюминий Под заказ
По запросу |
AKSVH400 | Под заказ | По запросу |
