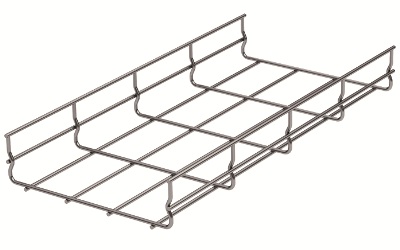

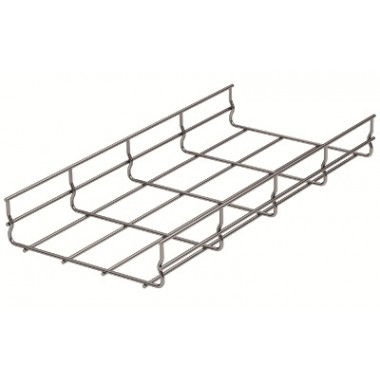

FC1015HDZ | Лоток проволочный 150х100, L=3000мм, горячеоцинкованное

Описание

Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 100 мм, ширина основания – 150 мм, длина – 3000 мм, диаметр проволоки - 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно подрезать прутья в определенных местах и согнуть лоток под нужным углом. Лотки в специальном исполнении "Горячий цинк" могут применяться в суровых климатических условиях.

Назначение:

Прямые элементы проволочных лотков предназначены для прокладки прямых участков кабельной трассы шириной 150мм и высотой 100мм, а также для изготовления поворотов и разветвлений кабельной трассы, преимущественно внутри помещений, обеспечивая удобство и порядок в организации кабельных трасс.

Особенности:

• Конструкция: В конструкции проволочного лотка ДКС используется торцевая сварка верхней продольной проволоки. Данный тип конструкции безопасен для монтажника и исключает повреждение кабеля об острые края проволоки в процессе прокладки и эксплуатации.
• Высокая несущая способность: Конструктивная особенность стенок лотка обеспечивает его высокие прочностные характеристики. Использование для производства лотка проволоки толщиной 4 и 5 мм позволяет добиться высокой нагрузочной способности.
• Удобство монтажа: Система проволочных лотков "F5 Combitech" не требует большого количества аксессуаров. Любые разветвления и повороты производятся вручную при помощи двух инструментов: кусачек и гаечного ключа - нужно подрезать прутья в определенных местах и согнуть лоток под требуемым углом. Это позволяет экономить до 60% времени монтажа и снижает экономические затраты.
• Особенности монтажа: Необходимо использовать дополнительные опоры с обеих сторон от каждого системного аксессуара, а для аксессуара "Поворот с большим радиусом изгиба" также необходима дополнительная опора по центру.
• Горячеоцинкованное покрытие: Лотки в специальном исполнении "Горячий цинк" отличаются повышенной стойкостью к коррозии. Изделия с таким покрытием могут применяться в условиях агрессивной среды, высокой влажности, частых осадков, солевого тумана.

Условия монтажа:

Способы соединения проволочных лотков и необходимый для этого крепеж:

Способ №1: Винтовое соединение №1
	Комплект крепежа №1 (CM350001)	3 шт.
Способ №2: Винтовое соединение №3
	Комплект крепежа №3 (CM350003)	3 шт.
Способ №3: Безвинтовое соединение
	Крепление безвинтовое (FC37304)	2 шт.
	Зажим безвинтовой (FC37307)	1 шт.
Способ №4: Соединительная пластина с отверстием по центру
	Пластина соединительная с отверстием (FC37306)	2 шт.
	Комплект крепежа №1 (CM350001) или №3 (CM350003)	1 шт.
	Комплект крепежа №4 (CM350004) или №5 (CM350005)	2 шт.
Способ №5: Соединитель с 7 отверстиями
	Соединитель с семью отверстиями (FC34247)	3 шт.
	Комплект крепежа №4 (CM350004) или №5 (CM350005)	6 шт.
