Исполнение 2 - горячее цинкование погружением после изготовления
| Розничная цена | |
| 1 058.02 р. | |
| Оптовая цена | |
| По запросу | |
| Цены указаны за 1 м с учётом НДС 20% |
м
Последнее обновление 27.11.2024 в 11:44
Назначение:

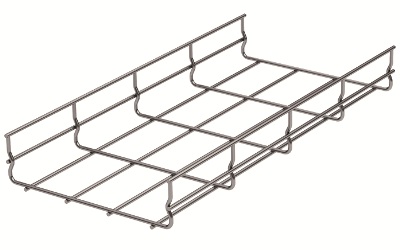

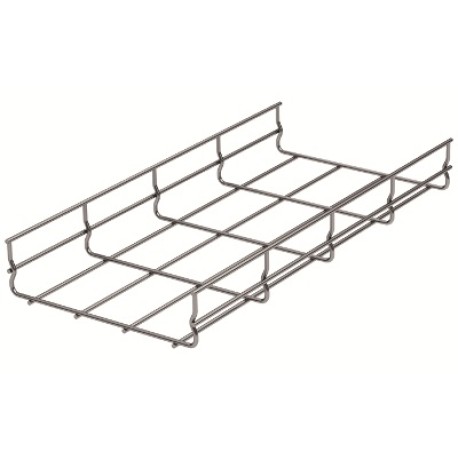

Прямые элементы проволочных лотков предназначены для прокладки прямых участков кабельной трассы шириной 150мм и высотой 80мм, а также для изготовления поворотов и разветвлений кабельной трассы, преимущественно внутри помещений, обеспечивая удобство и порядок в организации кабельных трасс.
Особенности:
- Конструкция: В конструкции проволочного лотка ДКС используется торцевая сварка верхней продольной проволоки. Данный тип конструкции безопасен для монтажника и исключает повреждение кабеля об острые края проволоки в процессе прокладки и эксплуатации.
- Высокая несущая способность: Конструктивная особенность стенок лотка обеспечивает его высокие прочностные характеристики. Использование для производства лотка проволоки толщиной 4 и 5 мм позволяет добиться высокой нагрузочной способности.
- Удобство монтажа: Система проволочных лотков "F5 Combitech" не требует большого количества аксессуаров. Любые разветвления и повороты производятся вручную при помощи двух инструментов: кусачек и гаечного ключа - нужно подрезать прутья в определенных местах и согнуть лоток под требуемым углом. Это позволяет экономить до 60% времени монтажа и снижает экономические затраты.
- Особенности монтажа: Необходимо использовать дополнительные опоры с обеих сторон от каждого системного аксессуара, а для аксессуара "Поворот с большим радиусом изгиба" также необходима дополнительная опора по центру.
- Горячеоцинкованное покрытие: Лотки в специальном исполнении "Горячий цинк" отличаются повышенной стойкостью к коррозии. Изделия с таким покрытием могут применяться в условиях агрессивной среды, высокой влажности, частых осадков, солевого тумана.
Условия монтажа:
Способы соединения проволочных лотков и необходимый для этого крепеж:
| Способ №1: Винтовое соединение №1 | ||
 | Комплект крепежа №1 (CM350001) | 3 шт. |
| Способ №2: Винтовое соединение №3 | ||
 | Комплект крепежа №3 (CM350003) | 3 шт. |
| Способ №3: Безвинтовое соединение | ||
 | Крепление безвинтовое (FC37304) | 2 шт. |
| Зажим безвинтовой (FC37307) | 1 шт. | |
| Способ №4: Соединительная пластина с отверстием по центру | ||
 | Пластина соединительная с отверстием (FC37306) | 2 шт. |
| Комплект крепежа №1 (CM350001) или №3 (CM350003) | 1 шт. | |
| Комплект крепежа №4 (CM350004) или №5 (CM350005) | 2 шт. | |
| Способ №5: Соединитель с 7 отверстиями | ||
 | Соединитель с семью отверстиями (FC34247) | 3 шт. |
| Комплект крепежа №4 (CM350004) или №5 (CM350005) | 6 шт. | |
Каталоги по теме:
Типовые решения:
- Альбом типовых решений прокладки кабеленесущих трасс. Издание 3
- Решения для супермаркета
- Светотехнические решения от ДКС и "Световых технологий" "Энергоэффективность. Офисно-административные объекты"
- Офисные решения от ДКС
- Типовой альбом DKC-2018.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
Сертификаты для скачивания:
- Экспертное заключение для проволочных лотков "F5 Combitech"
- Свидетельство российского морского регистра на проволочные лотки "F5 Combitech"
- Все типы кабельных лотков, коробов, корпусов сварных и сборных - Свидетельство российского морского регистра
- Сертификат соответствия на проволочные лотки "F5 Combitech"
- Сертификат соответствия на сейсмостойкость на систему проволочных лотков для больших нагрузок "F5 Combitech" с использованием метизов "M5 Combitech"
- Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, "Рыбинсккабель" по ТРМ 0004-2014 до 02.04.2022 г.
- Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, ООО "Угличкабель" по ТРМ 0017-2017 до 26.12.2022 г. (15, 30, 45, 90 минут)
- Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, ООО "Угличкабель" по ТРМ 0017-2017 до 26.12.2022 г. (15, 30, 60, 90 минут)
- Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, ОАО "Электрокабель. Кольчугинский завод" по ТРМ 0005-2018
- Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, "Конкорд" по ТРМ 0016-2017
- Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, "Севкабель", "Спецкабель" по ТРМ 0015-2017
- Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, "Технокабель" по ТРМ 0010-2015
- Сертификат соответствия ФЗ-123 на огнестойкие кабельные линии ДКС, "Эксперт-Кабель"
- Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии для систем противопожарной защиты типа "Людиновокабель - ДКС"
- Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)
- Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, "Паритет"
Характеристики
| Общая информация | |
| Серия | Проволочные лотки - F5 Combitech |
| Срок изготовления, дни | 55 |
| Страна происхождения | Россия |
| Тип ассортимента | заказной |
| Штрихкод | 4690309260470; 4690309220221 |
| Технические характеристики | |
| Безвинтовый разъем | Нет |
| Встроенный разделитель | Нет |
| Высота, мм | 80 |
| Диаметр проволоки, мм | 4 |
| Длина, мм | 3000 |
| Защитное покрытие поверхности | Горячее цинкование |
| Исполнение для больших расстояний (усиленный) | Нет |
| Материал / Состав | Сталь |
| Модель / исполнение | Без разъема/соединителя |
| Нержавеющая сталь травлёная | Нет |
| Полезное сечение, мм² | 12000 |
| Форма профиля | U-образная форма |
| Ширина, мм | 150 |
| Упаковка | |
| Упаковка | 6 м |
| ЛогистСлой | 84 м |
| Паллета | 336 м |
| Фура | 5376 м |
| Габаритные размеры | |
| Вес | 1,09 кг = 1 м |
| Объем | 0,0072 м³ = 1 м |
