Проволочные лотки ДКС «F5 Combitech» и аксессуары

Состав системы

"F5 Combitech" — система металлических проволочных лотков для организации кабельной инфраструктуры преимущественно внутри зданий и сооружений. Большой ассортимент типоразмеров позволяет удовлетворять любые пожелания заказчиков, специальные исполнения расширяют возможности использования системы проволочных лотков в агрессивных средах.
По сравнению с другими типами лотков существенно облегчен процесс монтажа кабельной трассы, особенно при большом количестве поворотов и разветвлений, что делает данный тип лотков предпочтительным при монтаже кабельных трасс сложной геометрии.

Сфера применения системы "F5 Combitech"

• Коммерческая недвижимость. Удобный монтаж и организация кабельной инфраструктуры любой сложности с повышенной эксплуатационной гибкостью.
• Агропромышленный комплекс. Обязательное требование по использованию кабельных трасс на основе нержавеющих проволочных лотков.
• Производственно-складские помещения. Возможность прокладки различных силовых и информационных кабелей в зависимости от категории размещения.

Преимущества системы "F5 Combitech"

• проволочный лоток ДКС производится по уникальной запатентованной технологии. В конструкции используется торцевая сварка верхней продольной проволоки (так называемое Т-образное соединение). Данный тип конструкции безопасен для монтажника и исключает повреждение кабеля об острые края проволоки;
• конструктивная особенность выполнения стенок лотка обеспечивает его высокие прочностные характеристики. Использование для производства лотка проволоки толщиной 4 и 5 мм позволяет добиться высокой нагрузочной способности;
• использование в помещениях проволочного лотка обеспечивает быстрое и удобное разветвление системы, а также подсоединение электроприборов (электроламп и светильников) к кабелю;
• при использовании проволочного лотка "F5 Combitech" обеспечивается естественная вентиляция кабельной трассы, что препятствует ее перегреву. Обеспечивается легкий доступ к кабелям и возможность препятствовать накоплению пыли и грязи;
• система проволочных лотков "F5 Combitech" не требует большого количества аксессуаров. Монтаж системы проводится непосредственно на объекте. Любые разветвления и повороты производятся вручную при помощи лишь двух видов инструментов: кусачек и гаечного ключа. Это позволяет экономить до 60 % времени монтажа и снижает экономические затраты;
• система "F5 Combitech" включает в себя широкий ряд типоразмеров проволочных лотков с высотой стенок 30, 50, 80, 100 мм и шириной основания от 50 до 600 мм;
• компания ДКС поставляет широкий ассортимент универсальных крепежей, позволяющих организовать кабельную систему любой сложности. Возможно формирование многоуровневых систем при сохранении легкой доступности к кабельным трассам;
• сохранены основные принципы кабеленесущей продукции компании ДКС: преемственность и совместимость. Конструктивное исполнение позволяет совместить систему "F5 Combitech" с системами "S5 Combitech" (на базе перфорированных/неперфорированных металлических лотков), "L5 Combitech" (на базе лестничных металлических лотков) или с системами "Octopus" (на основе пластиковых гофрированных труб) и "Express" (на основе жестких гладких пластиковых труб);
• возможно использование крышки от системы листовых лотков (необходимо использовать держатели для крышки);
• возможно использование перегородки от системы листовых лотков. Крепление перегородки к проволочному лотку осуществляется специализированными крепежными комплектами;
• высочайшее качество оцинковки обусловлено четырехступенчатой технологией очистки поверхности: химическое обезжиривание, электрохимическое травление, обезжиривание электрохимическое, травление химическое, а также передовыми конструктивными и технологическими методами обеспечения чистоты электролита;
• в условиях открытого огня (пожара) проволочный лоток, смонтированный согласно техническому регламенту ДКС для монтажа огнестойких кабеленесущих конструкций, сохраняет несущую способность (R) в течение 90 минут, что подтверждается добровольными сертификационными испытаниями.

Особенности системы "F5 Combitech"

Т-образное соединение. В конструкции проволочного лотка ДКС используется торцевая сварка верхней продольной проволоки. Данный тип конструкции безопасен для монтажника и исключает повреждение кабеля об острые края проволоки.

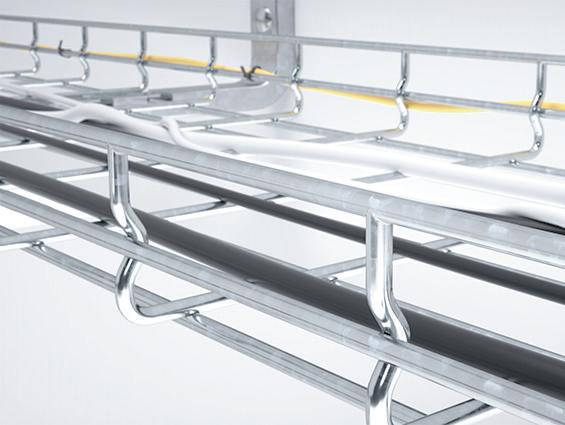

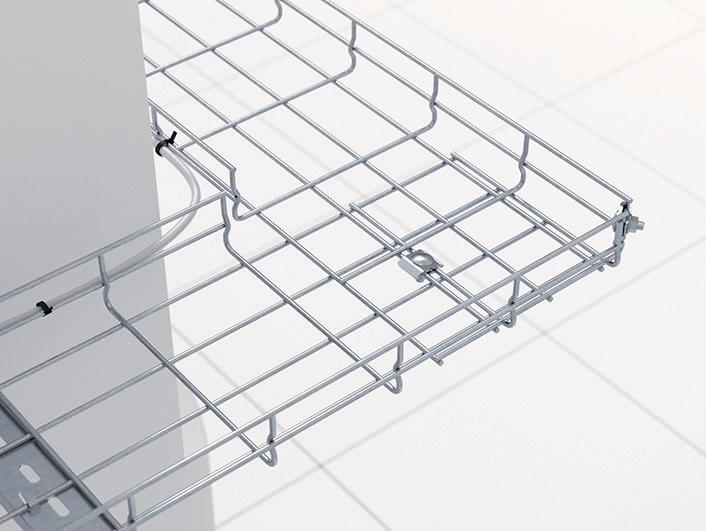

Легкий и быстрый монтаж. Система проволочных лотков "F5 Combitech" не требует большого количества аксессуаров. Монтаж системы проводится непосредственно на объекте. Любые разветвления и повороты производятся вручную при помощи лишь двух видов инструментов: кусачек и гаечного ключа. Это позволяет экономить до 60 % времени монтажа и снижает экономические затраты.

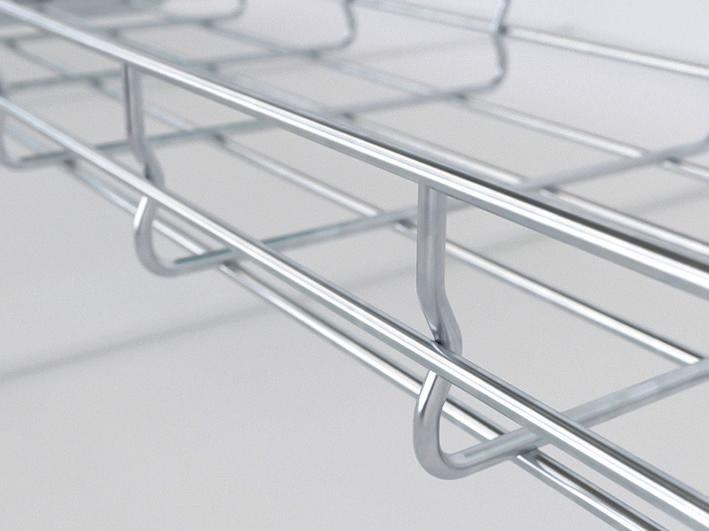

Высокая прочность. Конструктивная особенность стенок лотка обеспечивает его высокие прочностные характеристики. Использование для производства лотка проволоки толщиной 4 и 5 мм позволяет добиться высокой нагрузочной способности.

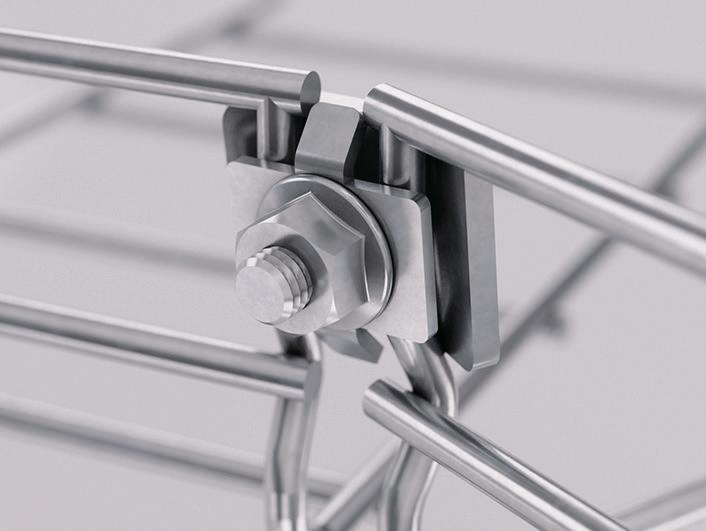

Широкий ассортимент крепежа. Компания ДКС производит широкий ассортимент универсальных крепежей, позволяющих организовать кабельную систему любой сложности.

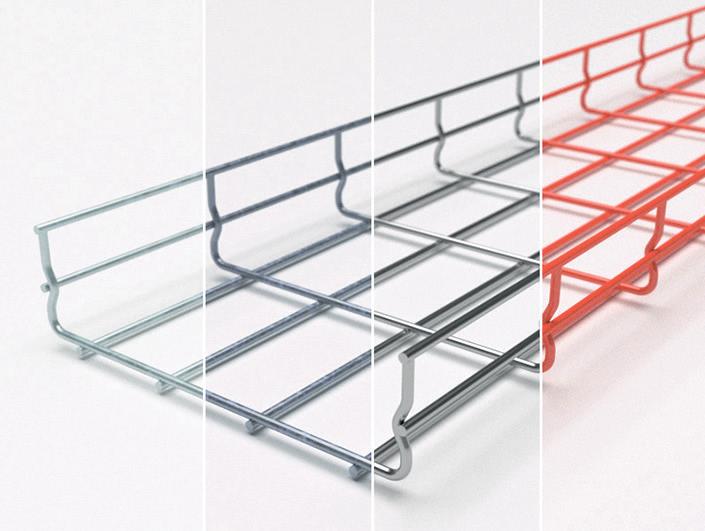

Длительный срок службы. Различные варианты исполнения проволочных лотков позволяют подобрать нужное покрытие для любой сферы применения, что обеспечивает длительный срок службы и высокую надежность кабельной трассы в целом.

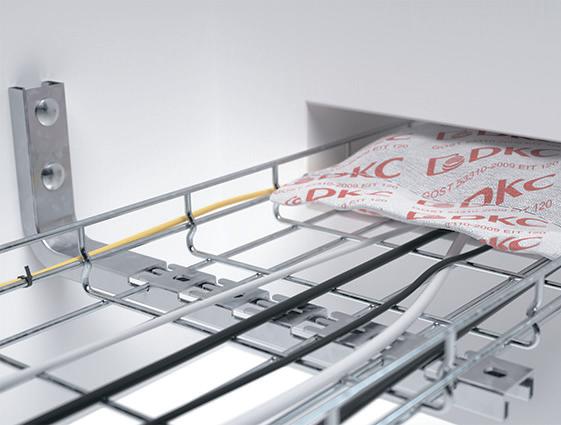

Создание огнестойких кабельных линий. В условиях открытого огня (пожара) проволочный лоток, смонтированный согласно техническому регламенту ДКС для монтажа огнестойких кабеленесущих конструкций, сохраняет несущую способность (R) в течение 90 минут, что подтверждается добровольными сертификационными испытаниями.

Сертификаты системы "F5 Combitech":

Система "F5 Combitech" соответствует высоким требованиям в различных областях, что подтверждается разнообразными сертификатами:

1. Санитарные требования: Санитарно-эпидемиологическое заключение (отказное письмо) для объектов, требующих соответствия санитарным правилам.
2. Морская и портовая инфраструктура: Свидетельство Морского регистра РФ, подтверждающее соответствие системы требованиям объектов морской и портовой инфраструктуры.
3. Пожарная безопасность:
   • Сертификат пожарной безопасности E90 DIN 4102–12: 1998–11.
   • Сертификат соответствия к огнестойким кабеленесущим системам с пределом огнестойкости R90 для объектов с высокими требованиями к пожарной безопасности.
4. Сейсмостойкость: Сертификат соответствия на сейсмостойкость (MSK-64) для объектов расположенных в сейсмоопасных регионах.
5. Территория Евросоюза: Сертификат TÜV для объектов на территории Евросоюза.
6. Заземление и безопасность: Протокол испытаний наличия цепи между заземленными установками и элементами заземленной установки для объектов, исключающих прокладку дополнительного контура заземления КНС.
7. ПАО "Газпром": Добровольная сертификация Газпромсерт для объектов ПАО "Газпром".
8. Ядерное оборудование: Лицензия ФСЭТАН для производств ядерного оборудования 2-4 классов безопасности.
9. Воздействие агрессивной среды: Протокол испытаний кабельных лотков на стойкость к климатическим воздействиям по ГОСТ Р 52868-2007 для категорий: С3, С4, С5, удостоверяющий пригодность системы для объектов, подверженных воздействиям агрессивной среды.
