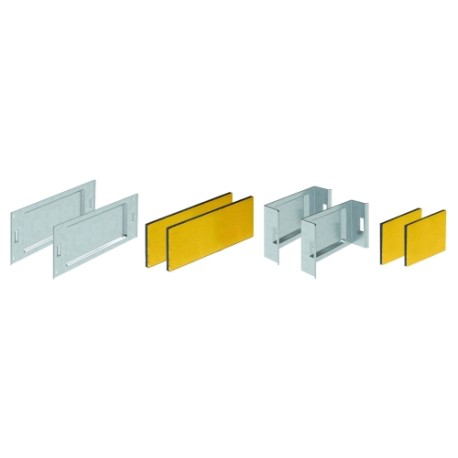

SIP00820 | Комплект для обеспечения степени защиты IP44 в местах соединения секций лотков 200х80
- Артикул ДКС:
- SIP00820
Каталоги и буклеты
-
Кабеленесущие системы металл
-
МЕГА каталог Вся продукция ДКС
-
Система металлических листовых лотков S5 Combitech
-
Система металлических лотков, монтажных элементов и креплений Combitech
-
Решения для судостроения
-
Система для организации рабочих мест
-
Соответствие системы "Combitech" стандартам ГОСТ
Чертежи, типовые альбомы
-
База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
-
База данных кабельных лотков для nanoCAD Инженерный BIM
-
Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"
-
Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
-
Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
-
Лента динамических блоков КНС Combitech
-
Система металлических лотков "S5 Combitech"
-
Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
-
Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
-
Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
-
Типовой альбом DKC-2025.COMBITECH «Опорные конструкции, узлы монтажа лотков и аксессуары»
Сертификаты
-
«B5 Combitech» Отказное письмо. Cистема опорных конструкций и монтажных устройств
-
«S5 Combitech» Сертификат соответствия TUV Annex
-
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки
Описание
Комплект уплотнительных пластин SIP позволяет обеспечить степень пыле- и влагозащиты IP 44 в местах соединения неперфорированных лотков и крышек. В комплект входит две защитные бокововые металлические пластины, две защитные металлические пластины основания, а также 4 резиновых уплотнителя EPDM. Монтируются на каждый стык лотков. Металлические пластины плотно прижимают резиновые уплотнители к лотку, обеспечивая защиту кабеля внутри лотка от попадания пыли и влаги. Исполнение аксессуара – "сталь, оцинкованная по методу Сендзимира", подходит для лотка с высотой боковой стенки 80 мм, шириной лотка 200 мм.
Назначение:
Комплект уплотнительных пластин SIP позволяет обеспечить степень пыле- и влагозащиты IP44 в местах соединения неперфорированных лотков и крышек. Металлические пластины плотно прижимают резиновые уплотнители к лотку, тем самым обеспечивая защиту от попадания пыли и влаги. Применяется с неперфорированными лотками высотой 80 мм и шириной основания 200 мм.
Особенности:
- Температура монтажа: Температура эксплуатации и монтажа уплотнителей EPDM от –30 до +85 °C.
- Цинковое покрытие: Пластины изготовлены из листовой стали, покрытой перед формовкой защитным слоем цинка для предотвращения коррозии.

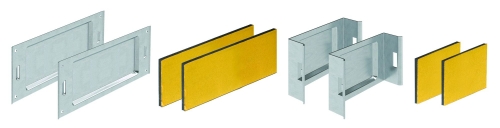

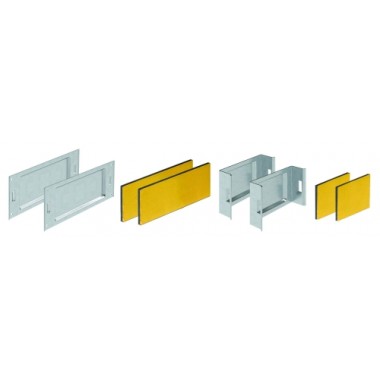

Комплектация:
Комплект состоит из:
- Пластина металлическая защитная боковая - 2 шт.
- Пластина металлическая защитная основания - 2 шт.
- Уплотнитель резиновый EPDM - 4шт.
| Характеристики по стандарту ETIM | |
| Вид/ марка материала | Сталь |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Материал | Сталь |
| Цвет | Светло-серый |
| Размеры | |
| Высота, мм | 80 |
| Толщина, мм | 1,0 |
| Ширина, мм | 200 |
| Технические характеристики | |
| Материал изделия | Сталь |
| Покрытие изделия | Оцинковка по Сендзимиру |
| Тип товара | Комплект IP44 (SIP) |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2, Т2 |
| Тип аксессуара | Монтажные аксессуары |
| Тип продукции | Монтажные аксессуары |
| Прочая информация | |
| Код ОКПД 2 | 25.11.23.120 |
| Код ТН ВЭД | 7326909807 |
| Серия | Листовые лотки «S5 Combitech» |
| Срок изготовления, дни | 999 |
| Страна производства | Россия |
| Тип ассортимента | заказной |
| Упаковка | |
| Упаковка | 1 |
| Мастер | 16 |
| Паллета | 288 |
| Штрихкод | 4690309549599; 4690309608524 |
| Габаритные размеры | |
| Вес, кг | 0,5 |
| Объём, м³ | 0,00257 |
