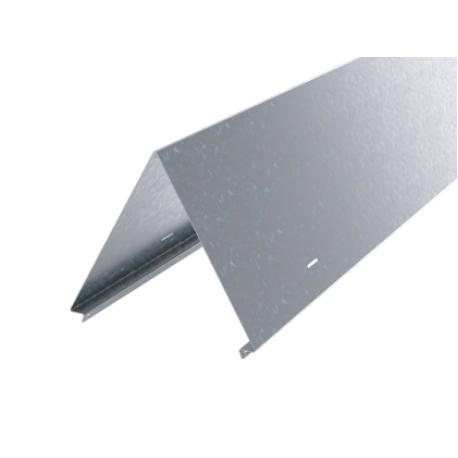

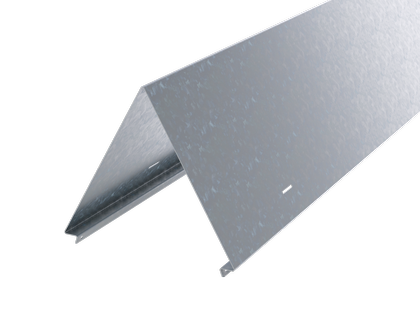

SKS332ZL | Крышка двускатная 200, L=1500мм, 0.8мм, цинк-ламельное
- Артикул ДКС:
- SKS332ZL
Каталоги и буклеты
-
Кабеленесущие системы металл
-
МЕГА каталог Вся продукция ДКС
-
Система металлических листовых лотков S5 Combitech
-
Система металлических лотков, монтажных элементов и креплений Combitech
-
Решения для судостроения
-
Система для организации рабочих мест
-
Соответствие системы "Combitech" стандартам ГОСТ
-
Цинк-ламельное покрытие металлических лотков и аксессуаров
Чертежи, типовые альбомы
-
База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
-
База данных кабельных лотков для nanoCAD Инженерный BIM
-
Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"
-
Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
-
Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
-
Лента динамических блоков КНС Combitech
-
Система металлических лотков "S5 Combitech"
-
Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
-
Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
-
Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
-
Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
-
Типовой альбом DKC-2025.COMBITECH «Опорные конструкции, узлы монтажа лотков и аксессуары»
Сертификаты
-
«B5 Combitech» Отказное письмо. Cистема опорных конструкций и монтажных устройств
-
«S5 Combitech» Сертификат соответствия TUV Annex
-
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки
-
ZL Протокол испытаний кабельных лотков на стойкость к климатическим воздействиям 1
Описание
Аксессуары системы "S5 Combitech" предназначены для облегчения монтажа и эксплуатации кабельной трассы. Двускатная крышка предназначена для защиты кабельной трассы от дополнительной нагрузки, которую могут создавать осадки - например, снега. Форма этого аксессуара способствует соскальзыванию снеговой массы. Крышка может с лотками как системы "S5 Combitech", так и других систем. Крышки в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия. Угол между скатами составляет 60o – согласно СНиП 2.01.07 – 85, при таком значении снеговая нагрузка на лоток равна нулю. Крышка предназначена для лотков шириной 200 мм и длиной 1,5 м.
Назначение:
Аксессуары системы "S5 Combitech" разработаны с целью упростить процесс монтажа и обеспечить эффективную эксплуатацию кабельной трассы. Одним из важных компонентов является двускатная крышка лотка.
Двускатная крышка лотка – предназначена для защиты кабельной трассы от дополнительной нагрузки, такой как осадки, в частности снег. Её форма способствует соскальзыванию снега, предотвращая его задержание на поверхности. Данная крышка предназначена для лотков шириной 200мм и длиной 1500мм.
Особенности:
- Универсальное применение: Крышка совместима как с лотками системы "S5 Combitech", так и с лотками ДКС других серий.

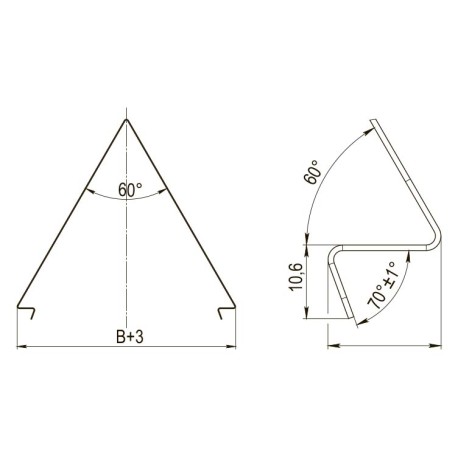

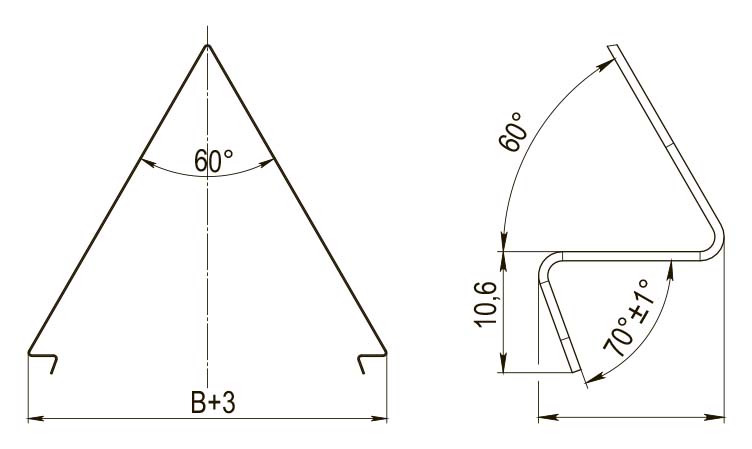

- Угол между скатами 60°: Согласно СНиП 2.01.07-85 при таком значении снеговая нагрузка на лоток считается равной нулю, что улучшает стойкость системы к снегопадам.
- Надежный монтаж: Для монтажа необходимо использовать держатель двускатной крышки SKH500HDZL. Держатель крепится при помощи двух гаек CM100600HDZ и винта CM020620HDZ. Сначала необходимо вставить винт в отверстие лотка, только потом надеть крышку.
- Цинк-ламельное покрытие: Крышка выполненная в специальном исполнении "Цинк-ламель" имеет специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
| Характеристики по стандарту ETIM | |
| Вид/ марка материала | Сталь |
| Материал | Сталь |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Тип крепления | Защелкивание |
| Размеры | |
| Длина, мм | 1500 |
| Толщина, мм | 0,8 |
| Ширина, мм | 200 |
| Технические характеристики | |
| Материал изделия | Сталь |
| Покрытие изделия | Цинк-ламельное |
| Тип товара | Крышка лотка двускатная |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1, Т1 |
| Материал | Сталь с цинк-ламельным покрытием |
| Тип аксессуара | Крышка двускатная |
| Тип продукции | Крышки для прямых секций |
| Прочая информация | |
| Код ОКПД 2 | 25.11.23.119 |
| Код ТН ВЭД | 7326909807 |
| Серия | Листовые лотки «S5 Combitech» |
| Срок изготовления, дни | 42 |
| Страна производства | Россия |
| Тип ассортимента | заказной |
| Упаковка | |
| Штука | 1 |
| Паллета | 80 |
| Фура | 2640 |
| Штрихкод | 4690309529539 |
| Габаритные размеры | |
| Вес, кг | 4,06 |
| Объём, м³ | 0,01968 |
