SPS23510 | Лоток перфорированный 100х35, L=2000мм, 0.7мм

Производитель: ДКС
Артикул ДКС: SPS23510
ДКС
Артикул ДКС:
SPS23510
Розничная цена
484,10 ₽/м
за 1 м, с НДС 22%
Оптовая цена после регистрации
Тверь
156 м~7 дней после оплаты
Обновлено 10.11 в 06:30
Доставка
Оперативно доставим ваш заказ до самой двери!
Страховка
Мы полностью страхуем каждую вашу покупку!
Поддержка
У вас возникли вопросы? Мы всегда на связи!
Каталоги и буклеты
Чертежи, типовые альбомы
  • База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
    Чертёж
    MODEL_STUDIO_CS 1,9 МБMODEL_STUDIO_CS 79,7 МБ
  • База данных кабельных лотков для nanoCAD Инженерный BIM
    Чертёж
    NANOCAD 71,7 МБ
  • Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"
    Чертёж
    AVEVA 1,2 МБAVEVA 359 КБAVEVA 3 КБAVEVA 1014,5 МБ
  • Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
    Чертёж
    INTERGRAPH 4,5 МБ
  • Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
    Чертёж
    RENGA 1,7 МБRENGA 1 МБRENGA 1 МБRENGA 1,4 МБRENGA 2,5 МБRENGA 102 МБ
  • Лента динамических блоков КНС Combitech
    Чертёж
    DWG_DYNAMIC 2,2 МБDWG_DYNAMIC 114,9 МБ
  • Система металлических лотков "S5 Combitech"
    Чертёж
    STEP 17,2 МБ
  • Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
    Чертёж
    DWG_DYNAMIC 17,5 МБ
  • Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
    Чертёж
    MODEL_STUDIO_CS 7,3 МБEPLAN 950 КБEPLAN 31,1 МБ
  • Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
    Типовой альбом
    PDF 183 КБ
  • Типовой альбом DKC-2025.COMBITECH «Опорные конструкции, узлы монтажа лотков и аксессуары»
    Типовой альбом
    PDF 586 КБ
Сертификаты
  • «B5 Combitech» Отказное письмо. Cистема опорных конструкций и монтажных устройств
    СертификатОтказное письмо
    PDF 407 КБ
  • «S5 Combitech» Сертификат соответствия TUV Annex
    СертификатСертификат соответствия · № MK 69262082 0001
    PDF 204 КБ
  • S5 Combitech - Отказное письмо по СЭЗ на листовые лотки
    СертификатОтказное письмо · № 06/7625
    PDF 1,1 МБ

Описание

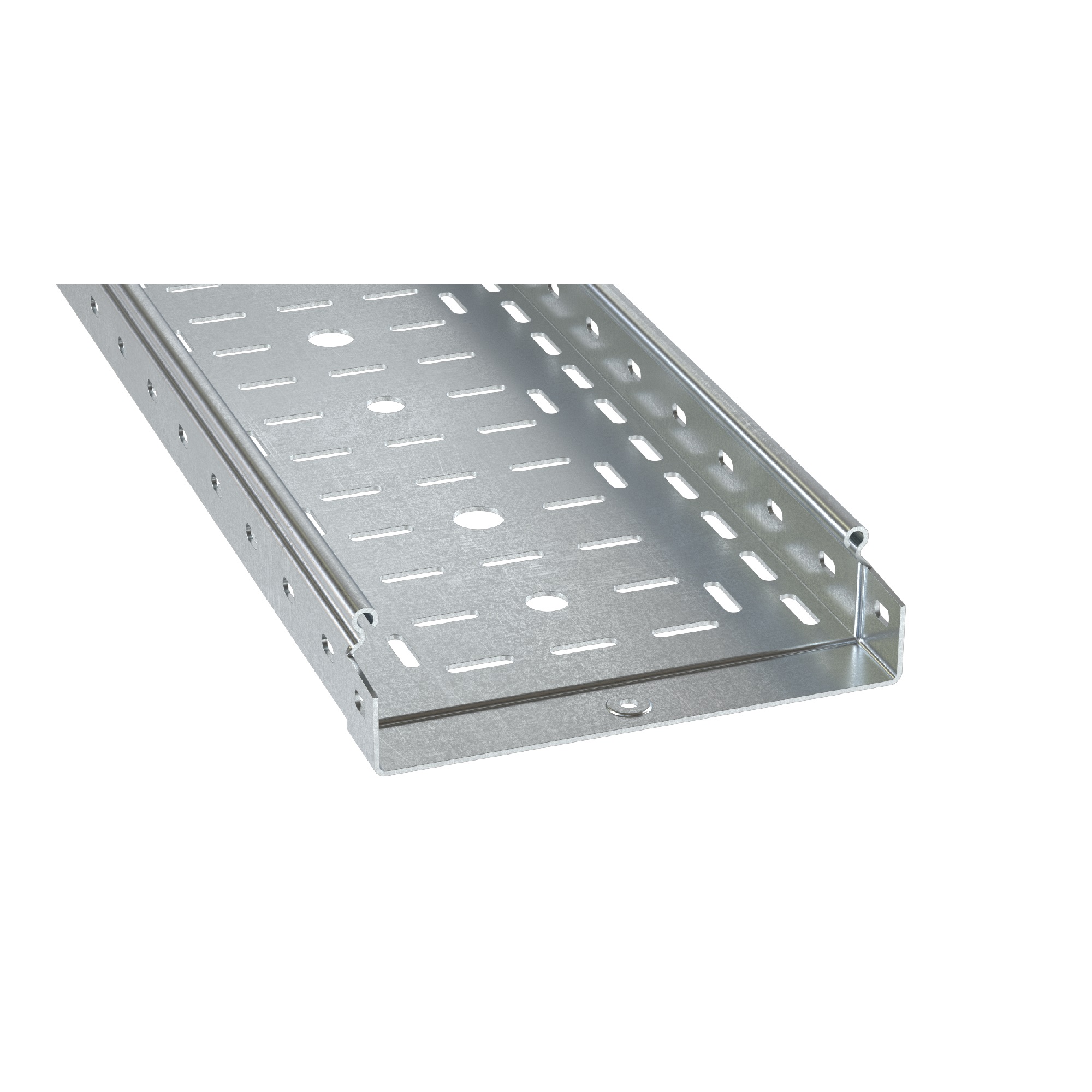

Перфорированный листовой лоток шириной 100 мм, высотой борта 35 мм и длиной 2000 мм в исполнении "сталь, оцинкованная по методу Сендзимира" применяется для прокладки кабеля внутри помещения. Также лотки высотой 35 мм могут применяться для подпольной прокладки или использоваться в ограниченном пространстве. Лотки соединяются внахлест с помощью фирменного соединения "мама - папа" с использованием трех винтов и трех гаек. Это существенно сокращает время монтажа и обеспечивает непрерывный контур заземления.

Назначение:

Перфорированные листовые лотки с высотой боковой стенки 35 мм предназначены для эффективной прокладки проводов и кабелей, обеспечивая удобство и порядок в организации кабельных трасс. Их конструкция соответствует высоким стандартам и обеспечивает надежную поддержку проводов в различных применениях. Эти лотки являются надежным решением для создания систем электропроводки, где важным является удобство монтажа и обслуживания.

Особенности:

  • Высокая несущая способность: Подформовка, внедренная в процесс производства, придает лоткам дополнительное ребро жесткости, увеличивая несущую способность системы до 54%.
  • Низкий вес конструкции: Перфорация существенно сокращает вес лотков, обеспечивая легкость и удобство при монтаже.
  • Отверстия для кабеля: Лотки оборудованы отверстиями диаметром 11 мм, 17 мм и 21 мм для эффективного отвода кабеля.
  • Степень защиты: Степень пыле- и влагозащиты лотков при использовании крышек, входящих в состав системы – IP 10.
  • Удобство монтажа: Метод соединения "мама-папа" существенно сокращает время монтажа, создавая прочный и непрерывный контур.
  • Конструкция: Уникальный конструктив листовых лотков ДКС предотвращает повреждение кабеля в процессе прокладки, обеспечивая дополнительную защиту.
Характеристики по стандарту ETIM
Вид/ марка материала Сталь
Защитное покрытие поверхности Оцинковка горячим способом по методу Сендзимира
Материал Сталь
Модель/исполнение С интегрированным соединит. разъемом
Перфорация в основании для монтажа Да
Перфорированная боковая стенка Да
Подходит для обеспеч. целостности цепи (огнестойкость) Да
Цвет Серый
Размеры
Высота, мм 35
Длина, мм 2000
Полезное сечение, мм² 3200
Толщина, мм 0,7
Ширина, мм 100
Технические характеристики
Материал изделия Сталь
Покрытие изделия Оцинковка по Сендзимиру
Тип товара Лоток перфорированный
Климатическое исполнение У2, ХЛ2, УХЛ2, ОМ2, Т2
Материал Сталь оцинкованная по методу Сендзимира
Тип лотка Листовые лотки - "S5 Combitech"
Тип продукции Перфорированные лотки
Прочая информация
Код ОКПД 2 25.11.23.119
Код ТН ВЭД 7326909807
Серия Листовые лотки «S5 Combitech»
Срок изготовления, дни 35
Страна производства Россия
Тип ассортимента заказной
Упаковка
Упаковка 4
Штрихкод 4660241000892
Габаритные размеры
Вес, кг 0,95
Объём, м³ 0,00201
