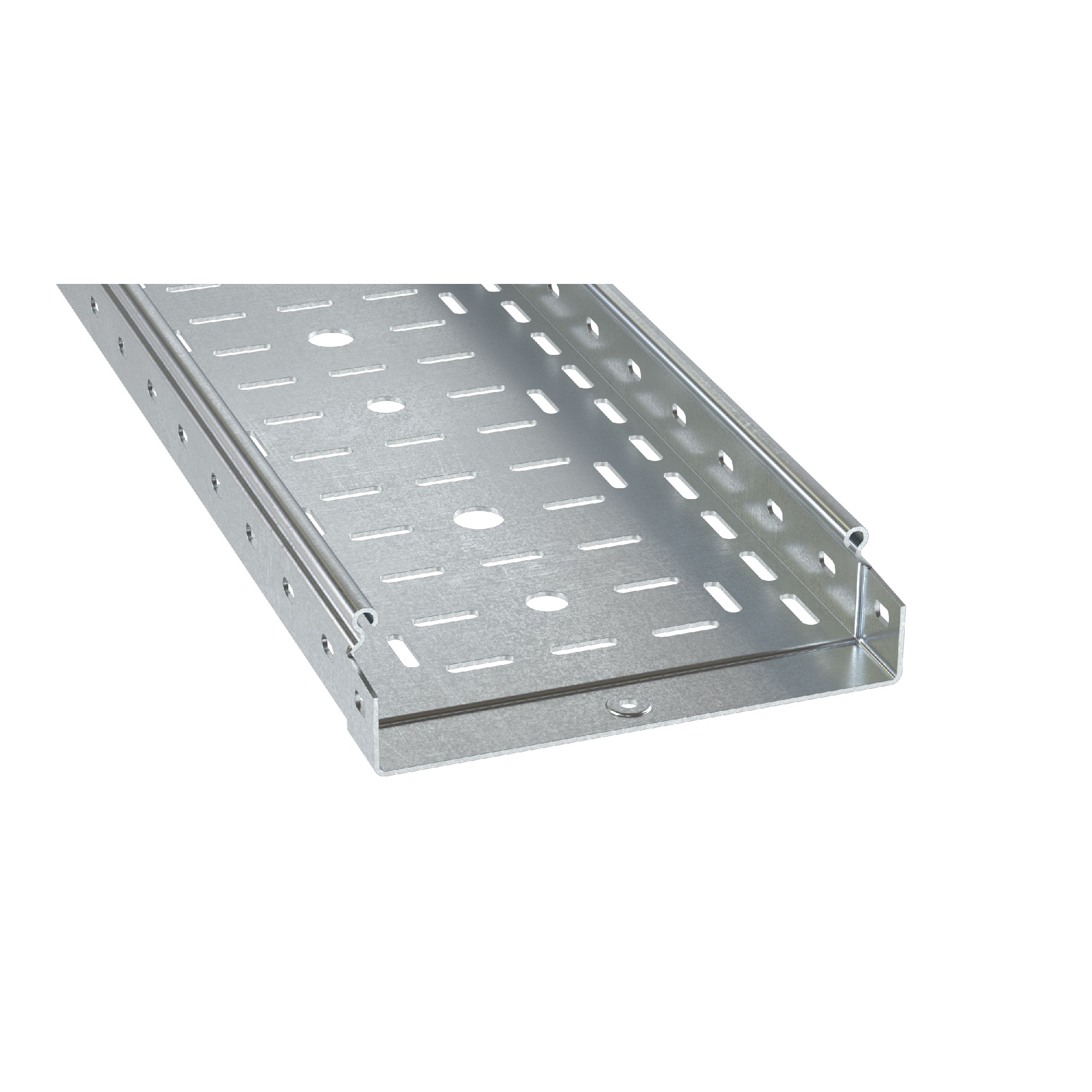

SPS33510ZL | Лоток перфорированный 100х35, L=3000мм, 0.7мм, цинк-ламельное

Производитель: ДКС
Артикул ДКС: SPS33510ZL
ДКС
Артикул ДКС:
SPS33510ZL
Розничная цена
1 391,50 ₽/м
за 1 м, с НДС 22%
Оптовая цена после регистрации
Наличие
Под заказ — срок изготовления ~35 дней
Доставка
Оперативно доставим ваш заказ до самой двери!
Страховка
Мы полностью страхуем каждую вашу покупку!
Поддержка
У вас возникли вопросы? Мы всегда на связи!
Каталоги и буклеты
Чертежи, типовые альбомы
  • База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
    Чертёж
    MODEL_STUDIO_CS 1,9 МБMODEL_STUDIO_CS 79,7 МБ
  • База данных кабельных лотков для nanoCAD Инженерный BIM
    Чертёж
    NANOCAD 71,7 МБ
  • Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"
    Чертёж
    AVEVA 1,2 МБAVEVA 359 КБAVEVA 3 КБAVEVA 1014,5 МБ
  • Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
    Чертёж
    INTERGRAPH 4,5 МБ
  • Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
    Чертёж
    RENGA 1,7 МБRENGA 1 МБRENGA 1 МБRENGA 1,4 МБRENGA 2,5 МБRENGA 102 МБ
  • Лента динамических блоков КНС Combitech
    Чертёж
    DWG_DYNAMIC 2,2 МБDWG_DYNAMIC 114,9 МБ
  • Система металлических лотков "S5 Combitech"
    Чертёж
    STEP 17,2 МБ
  • Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
    Чертёж
    DWG_DYNAMIC 17,5 МБ
  • Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
    Чертёж
    MODEL_STUDIO_CS 7,3 МБEPLAN 950 КБEPLAN 31,1 МБ
  • Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
    Типовой альбом
    PDF 183 КБ
  • Типовой альбом DKC-2017.T5 "Система модульных эстакад "T5 Combitech"
    Типовой альбом
    PDF 2,6 МБ
  • Типовой альбом DKC-2025.COMBITECH «Опорные конструкции, узлы монтажа лотков и аксессуары»
    Типовой альбом
    PDF 586 КБ
Сертификаты
  • «B5 Combitech» Отказное письмо. Cистема опорных конструкций и монтажных устройств
    СертификатОтказное письмо
    PDF 407 КБ
  • «S5 Combitech» Сертификат соответствия TUV Annex
    СертификатСертификат соответствия · № MK 69262082 0001
    PDF 204 КБ
  • S5 Combitech - Отказное письмо по СЭЗ на листовые лотки
    СертификатОтказное письмо · № 06/7625
    PDF 1,1 МБ
  • ZL Протокол испытаний кабельных лотков на стойкость к климатическим воздействиям 1
    СертификатПротокол испытаний · № 452-14-073
    PDF 381 КБ

Описание

Перфорированный листовой лоток шириной 100 мм, высотой борта 35 мм и длиной 3000 мм предназначен для подпольной прокладки или применяется в ограниченном пространстве. Лотки соединяются внахлест с помощью фирменного соединения "мама - папа" с использованием трех винтов и трех гаек. Это существенно сокращает время монтажа и обеспечивает непрерывный контур заземления. Данное изделие представлено в исполнении "Цинк - ламельное покрытие". Соответствует 8 классу коррозионной стойкости.

Назначение:

Перфорированные листовые лотки с высотой боковой стенки 35 мм предназначены для эффективной прокладки проводов и кабелей, обеспечивая удобство и порядок в организации кабельных трасс. Их конструкция соответствует высоким стандартам и обеспечивает надежную поддержку проводов в различных применениях. Эти лотки являются надежным решением для создания систем электропроводки, где важным является удобство монтажа и обслуживания.

Особенности:

  • Высокая несущая способность: Подформовка, внедренная в процесс производства, придает лоткам дополнительное ребро жесткости, увеличивая несущую способность системы до 54%.
  • Низкий вес конструкции: Перфорация существенно сокращает вес лотков, обеспечивая легкость и удобство при монтаже.
  • Отверстия для кабеля: Лотки оборудованы отверстиями диаметром 11 мм, 17 мм и 21 мм для эффективного отвода кабеля.
  • Степень защиты: Степень пыле- и влагозащиты лотков при использовании крышек, входящих в состав системы – IP 10.
  • Удобство монтажа: Метод соединения "мама-папа" существенно сокращает время монтажа, создавая прочный и непрерывный контур.
  • Конструкция: Уникальный конструктив листовых лотков ДКС предотвращает повреждение кабеля в процессе прокладки, обеспечивая дополнительную защиту.
  • Цинк-ламельное покрытие: Лотки в специальном исполнении "Цинк-ламель" имеют специальное покрытие из химически активной магниевой смолы с добавлением хлопьев цинка и алюминия, обеспечивающее электрохимическую и барьерную защиту от коррозии.
Характеристики по стандарту ETIM
Вид/ марка материала Сталь
Защитное покрытие поверхности Цинк-ламельное покрытие
Материал Сталь
Модель/исполнение С интегрированным соединит. разъемом
Перфорация в основании для монтажа Да
Перфорированная боковая стенка Да
Подходит для обеспеч. целостности цепи (огнестойкость) Да
Цвет Серый

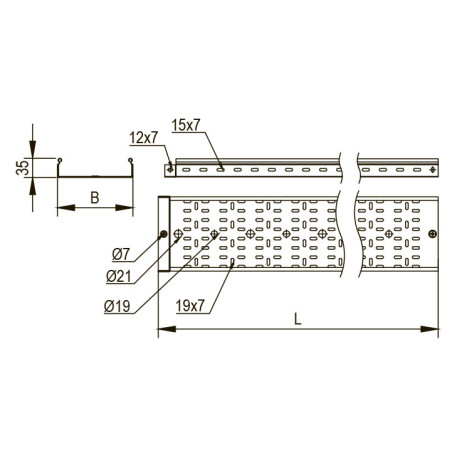

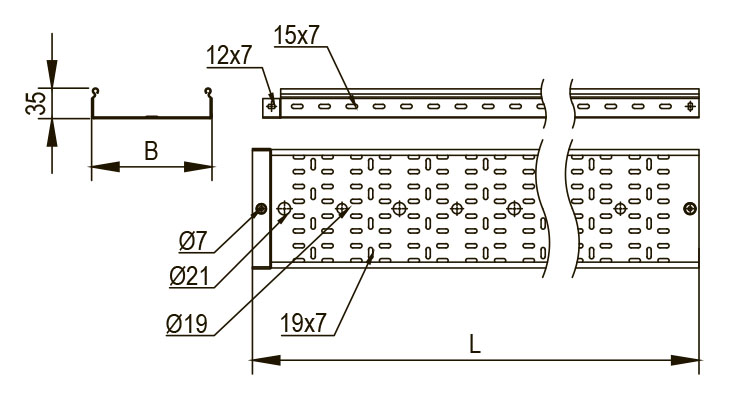

Размеры
Высота, мм 35
Длина, мм 3000
Полезное сечение, мм² 3200
Толщина, мм 0,7
Ширина, мм 100
Технические характеристики
Материал изделия Сталь
Покрытие изделия Цинк-ламельное
Тип товара Лоток перфорированный
Климатическое исполнение У1, ХЛ1, УХЛ1, УХЛ5, ОМ1, Т1
Материал Сталь с цинк-ламельным покрытием
Тип лотка Листовые лотки - "S5 Combitech"
Тип продукции Перфорированные лотки
Прочая информация
Код ОКПД 2 25.11.23.119
Код ТН ВЭД 7326909807
Серия Листовые лотки «S5 Combitech»
Срок изготовления, дни 35
Страна производства Россия
Тип ассортимента заказной
Упаковка
Упаковка 6
Штрихкод 4660241527139
Габаритные размеры
Вес, кг 0,933
Объём, м³ 0,0022
